Creare flussi di dati in Azure IoT Operations

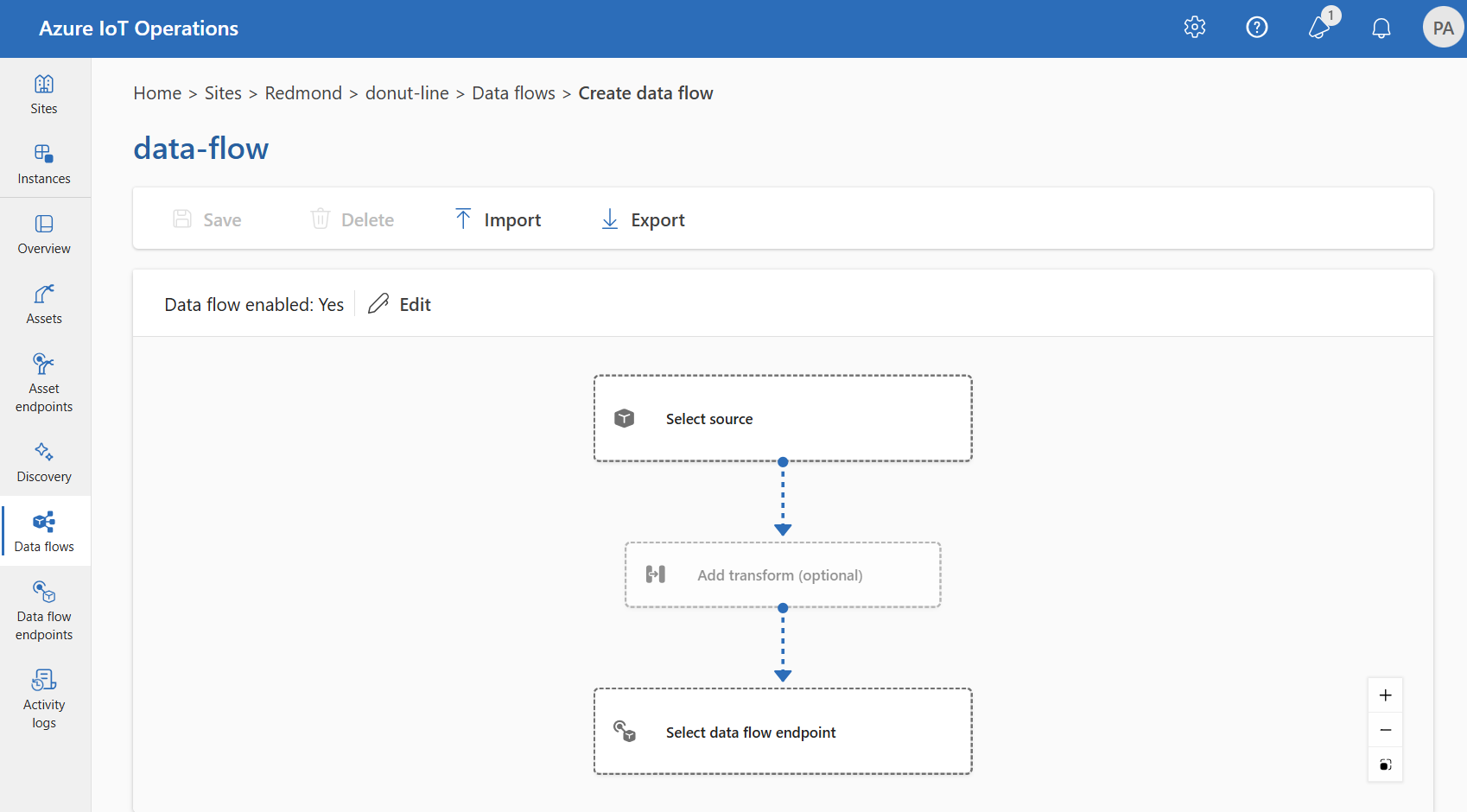

1. Per creare un flusso di dati in esperienza delle operazioni, selezionare flusso di dati>Crea flusso di dati.

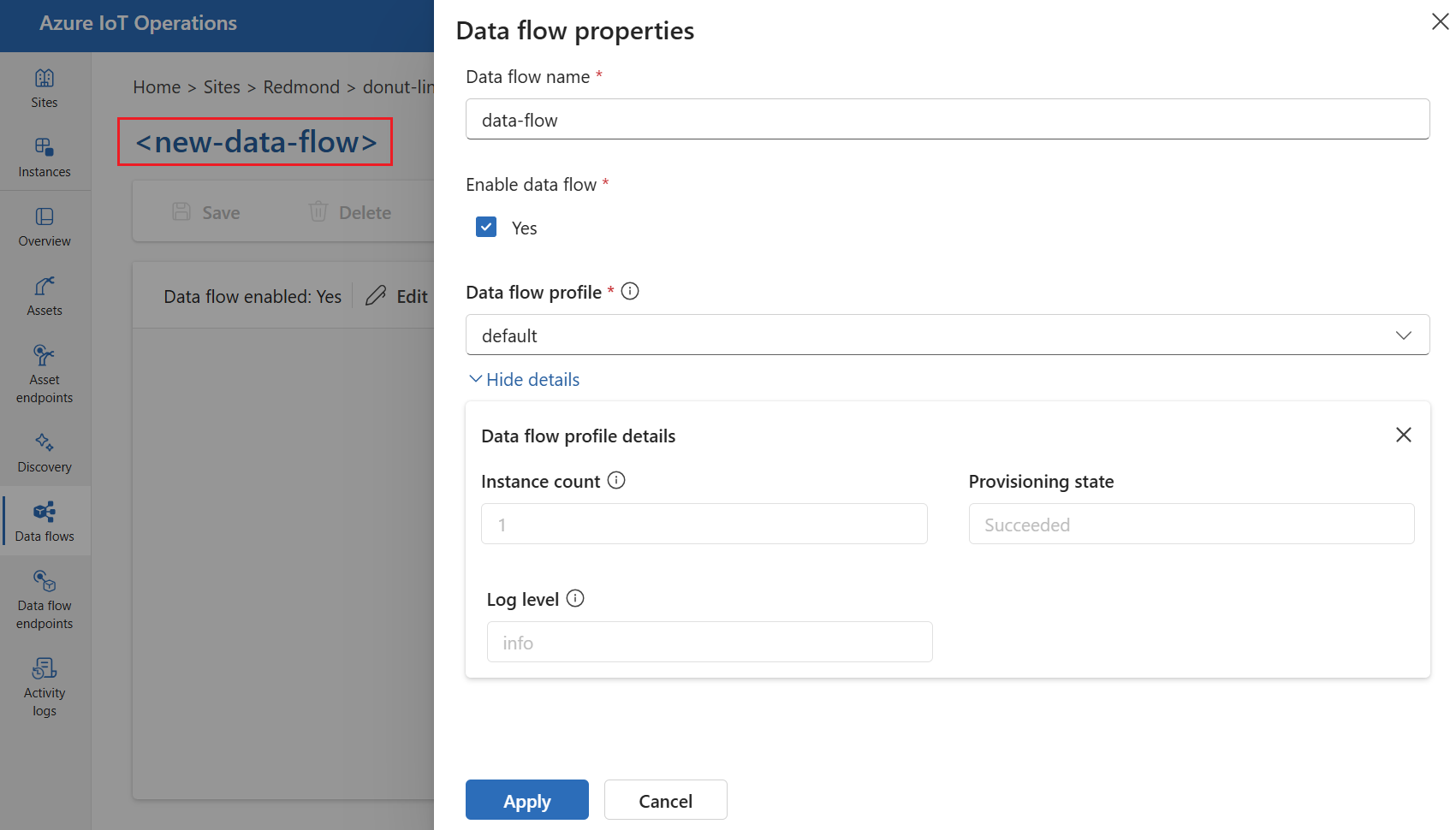

2. Selezionare il nome segnaposto new-data-flow per impostare le proprietà data flow. Immettere il nome del data flow e scegliere il profilo data flow da usare. Il profilo di data flow predefinito è selezionato per impostazione predefinita. Per altre informazioni sui profili di flusso di dati, vedere Configurare il profilo di flusso di dati.



   Importante

   È possibile scegliere il profilo data flow solo durante la creazione di un data flow. Non è possibile modificare il profilo di data flow dopo la creazione del data flow. Per modificare il profilo di data flow di un data flow esistente, eliminare il data flow originale e crearne uno nuovo con il nuovo profilo di data flow.

3. Configurare l'endpoint di origine, trasformazione e destinazione per il data flow selezionando gli elementi nel diagramma data flow.



Usare il comando az iot ops dataflow apply per creare o modificare un data flow.

az iot ops dataflow apply --resource-group <ResourceGroupName> --instance <AioInstanceName> --profile <DataflowProfileName> --name <DataflowName> --config-file <ConfigFilePathAndName>

Il --config-file parametro è il percorso e il nome file di un file di configurazione JSON contenente le proprietà della risorsa.

In questo esempio si supponga che un file di configurazione denominato data-flow.json con il contenuto seguente venga archiviato nella home directory dell'utente:

{
    "mode": "Enabled",
    "operations": [
        {
            "operationType": "Source",
            "sourceSettings": {
                // See source configuration section
            }
        },
        {
            "operationType": "BuiltInTransformation",
            "builtInTransformationSettings": {
                // See transformation configuration section
            }
        },
        {
            "operationType": "Destination",
            "destinationSettings": {
                // See destination configuration section
            }
        }
    ]
}

Ecco un comando di esempio per creare o aggiornare un data flow usando il profilo del flusso di dati predefinito:

az iot ops dataflow apply --resource-group myResourceGroup --instance myAioInstance --profile default --name data-flow --config-file ~/data-flow.json

Creare un file Bicep .bicep per iniziare a creare un data flow. In questo esempio viene illustrata la struttura del data flow contenente le configurazioni di origine, trasformazione e destinazione.

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param dataflowName string = '<DATAFLOW_NAME>'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-11-01' existing = {
  name: aioInstanceName
}

resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}

resource defaultDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-11-01' existing = {
  parent: aioInstance
  name: 'default'
}

// Pointer to the default data flow profile
resource defaultDataflowProfile 'Microsoft.IoTOperations/instances/dataflowProfiles@2024-11-01' existing = {
  parent: aioInstance
  name: 'default'
}

resource dataflow 'Microsoft.IoTOperations/instances/dataflowProfiles/dataflows@2024-11-01' = {
  // Reference to the parent data flow profile, the default profile in this case
  // Same usage as profileRef in Kubernetes YAML
  parent: defaultDataflowProfile
  name: dataflowName
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    mode: 'Enabled'
    operations: [
      {
        operationType: 'Source'
        sourceSettings: {
          // See source configuration section
        }
      }
      // Transformation optional
      {
        operationType: 'BuiltInTransformation'
        builtInTransformationSettings: {
          // See transformation configuration section
        }
      }
      {
        operationType: 'Destination'
        destinationSettings: {
          // See destination configuration section
        }
      }
    ]
  }
}

Creare un file manifest di Kubernetes .yaml per avviare la creazione di un flusso di dati. In questo esempio viene illustrata la struttura del data flow contenente le configurazioni di origine, trasformazione e destinazione.

apiVersion: connectivity.iotoperations.azure.com/v1
kind: Dataflow
metadata:
  name: <DATAFLOW_NAME>
  namespace: azure-iot-operations
spec:
  # Reference to the default data flow profile
  # This field is required when configuring via Kubernetes YAML
  # The syntax is different when using Bicep
  profileRef: default
  mode: Enabled
  operations:
    - operationType: Source
      sourceSettings:
        # See source configuration section
      # Transformation optional
    - operationType: BuiltInTransformation
      builtInTransformationSettings:
        # See transformation configuration section
    - operationType: Destination
      destinationSettings:
        # See destination configuration section

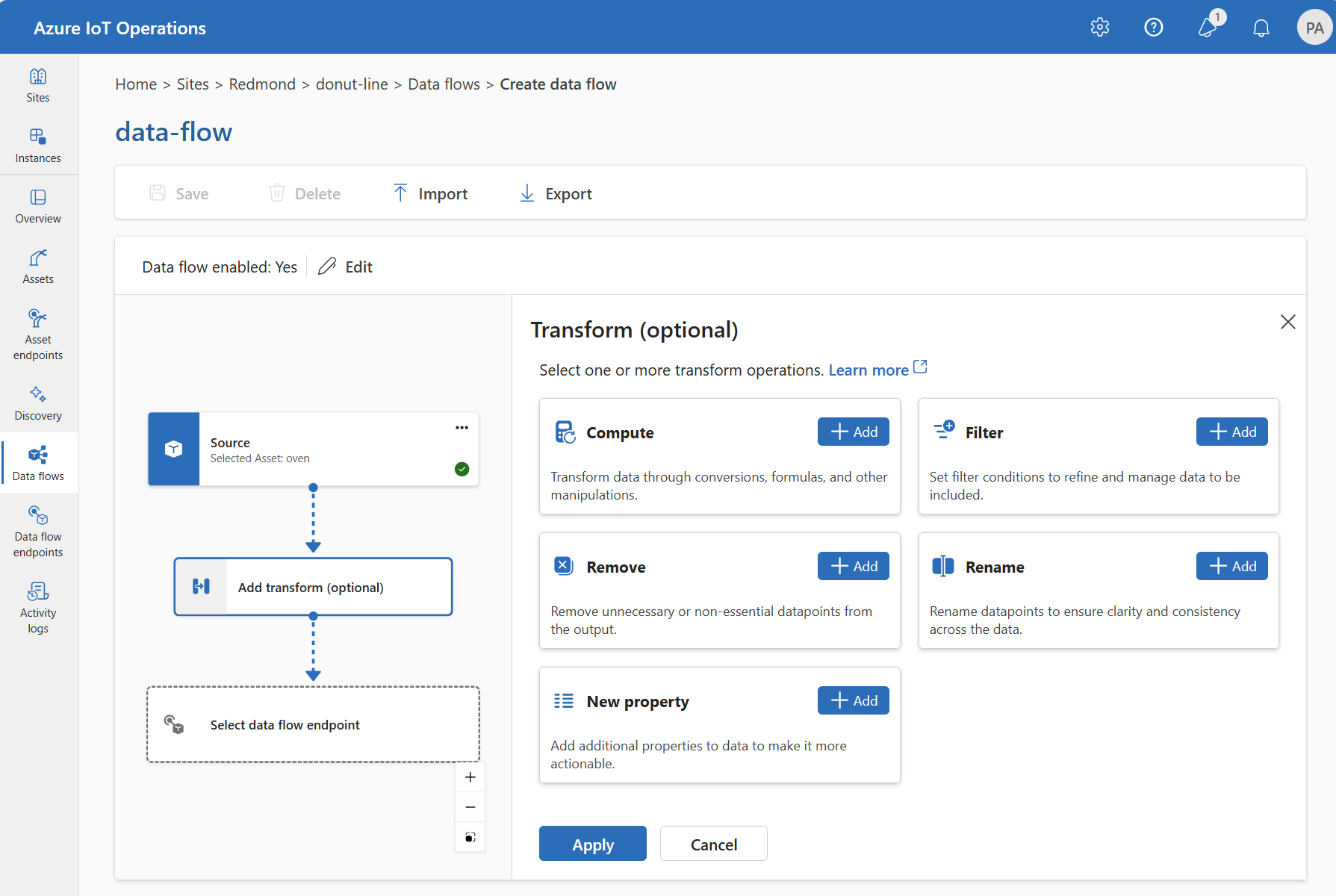

Nell'esperienza operativa selezionare Data flow>Aggiungi trasformazione (facoltativo).

{
  "operationType": "BuiltInTransformation",
  "builtInTransformationSettings": {
    "datasets": [
      // See section on enriching data
    ],
    "filter": [
      // See section on filtering data
    ],
    "map": [
      // See section on mapping data
    ]
  }
}

builtInTransformationSettings: {
  datasets: [
    // See section on enriching data
  ]
  filter: [
    // See section on filtering data
  ]
  map: [
    // See section on mapping data
  ]
}

builtInTransformationSettings:
  datasets:
    # See section on enriching data
  filter:
    # See section on filtering data
  map:
    # See section on mapping data

Attualmente, la fase Enrich non è supportata nell'esperienza operativa.

Per arricchire i dati, usare la proprietà builtInTransformationSettings nella configurazione di data flow. Usare la datasets proprietà per specificare i set di dati per l'arricchimento.

{
  "operationType": "BuiltInTransformation",
  "builtInTransformationSettings": {
    "datasets": [
      {
        "key": "<DATASET_KEY>",
        "inputs": [
          "$source.<SOURCE_FIELD>" // ---------------- $1
          "$context(<DATASET_KEY>).<DATASET_FIELD>" // - $2
        ],
        "expression": "$1 == $2"
      }
    ]
  }
}

Questo esempio mostra come usare il deviceId campo nei dati di origine per trovare una corrispondenza con il asset campo nel set di dati:

builtInTransformationSettings: {
  datasets: [
    {
      key: 'assetDataset'
      inputs: [
        '$source.deviceId' // ---------------- $1
        '$context(assetDataset).asset' // ---- $2
      ]
      expression: '$1 == $2'
    }
  ]
}

Ad esempio, è possibile usare il campo deviceId nei dati di origine per trovare la corrispondenza con il campo asset nel set di dati:

builtInTransformationSettings:
  datasets:
  - key: assetDataset
    inputs:
      - $source.deviceId # ------------- $1
      - $context(assetDataset).asset # - $2
    expression: $1 == $2

1. In Trasforma (facoltativo), selezionare Nuova proprietà>Aggiungi.



2. Immettere le impostazioni necessarie.

   Impostazione	Descrizione
   Chiave proprietà	Immettere la chiave per la nuova proprietà.
   Valore proprietà	Immettere il valore per la nuova proprietà.
   Descrizione	Specificare una descrizione per la nuova proprietà.

3. Selezionare Applica.

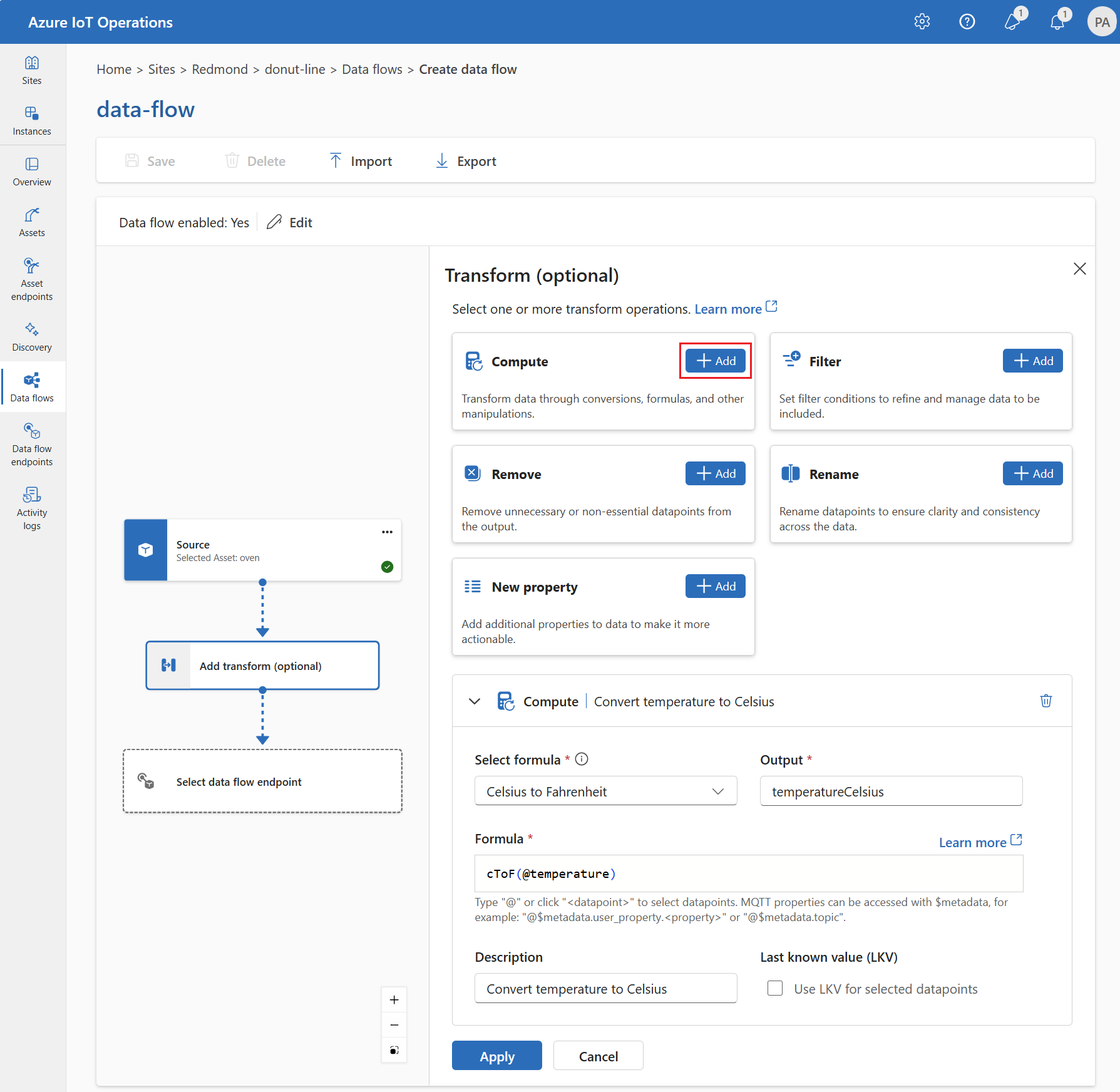

Ad esempio, è possibile usare il temperature campo nei dati di origine per convertire la temperatura in Celsius e archiviarla nel temperatureCelsius campo . Arricchire i dati di origine con il location campo del set di dati di contestualizzazione:

{
  "operationType": "BuiltInTransformation",
  "builtInTransformationSettings": {
    "map": [
      {
        "inputs": [
          "$source.temperature ? $last" // ---------------- $1
        ],
        "output": "temperatureCelsius",
        "expression": "($1 - 32) * 5/9"
      },
      {
        "inputs": [
          "$context(assetDataset).location" // - $2
        ],
        "output": "location"
      }
    ]
  }
}

È possibile accedere alle proprietà dei metadati MQTT usando il formato $metadata.user_properties.<property> o $metadata.topic. È anche possibile immettere le intestazioni $metadata usando il formato $metadata.<header>. Per altre informazioni, vedere riferimenti ai campi.

Ad esempio, è possibile usare il temperature campo nei dati di origine per convertire la temperatura in Celsius e archiviarla nel temperatureCelsius campo . Arricchire i dati di origine con il location campo del set di dati di contestualizzazione:

builtInTransformationSettings: {
  map: [
    {
      inputs: [
        'temperature'
      ]
      output: 'temperatureCelsius'
      expression: '($1 - 32) * 5/9'
    }
    {
      inputs: [
        '$context(assetDataset).location'
      ]
      output: 'location'
    }
  ]
}

È possibile accedere alle proprietà dei metadati MQTT usando il formato $metadata.user_properties.<property> o $metadata.topic. È anche possibile immettere le intestazioni $metadata usando il formato $metadata.<header>. Per altre informazioni, vedere riferimenti ai campi.

Ad esempio, è possibile usare il temperature campo nei dati di origine per convertire la temperatura in Celsius e archiviarla nel temperatureCelsius campo . Arricchire i dati di origine con il location campo del set di dati di contestualizzazione:

builtInTransformationSettings:
  map:
    - inputs:
      - temperature # - $1
      expression: "($1 - 32) * 5/9"
      output: temperatureCelsius
    - inputs:
      - $context(assetDataset).location
      output: location

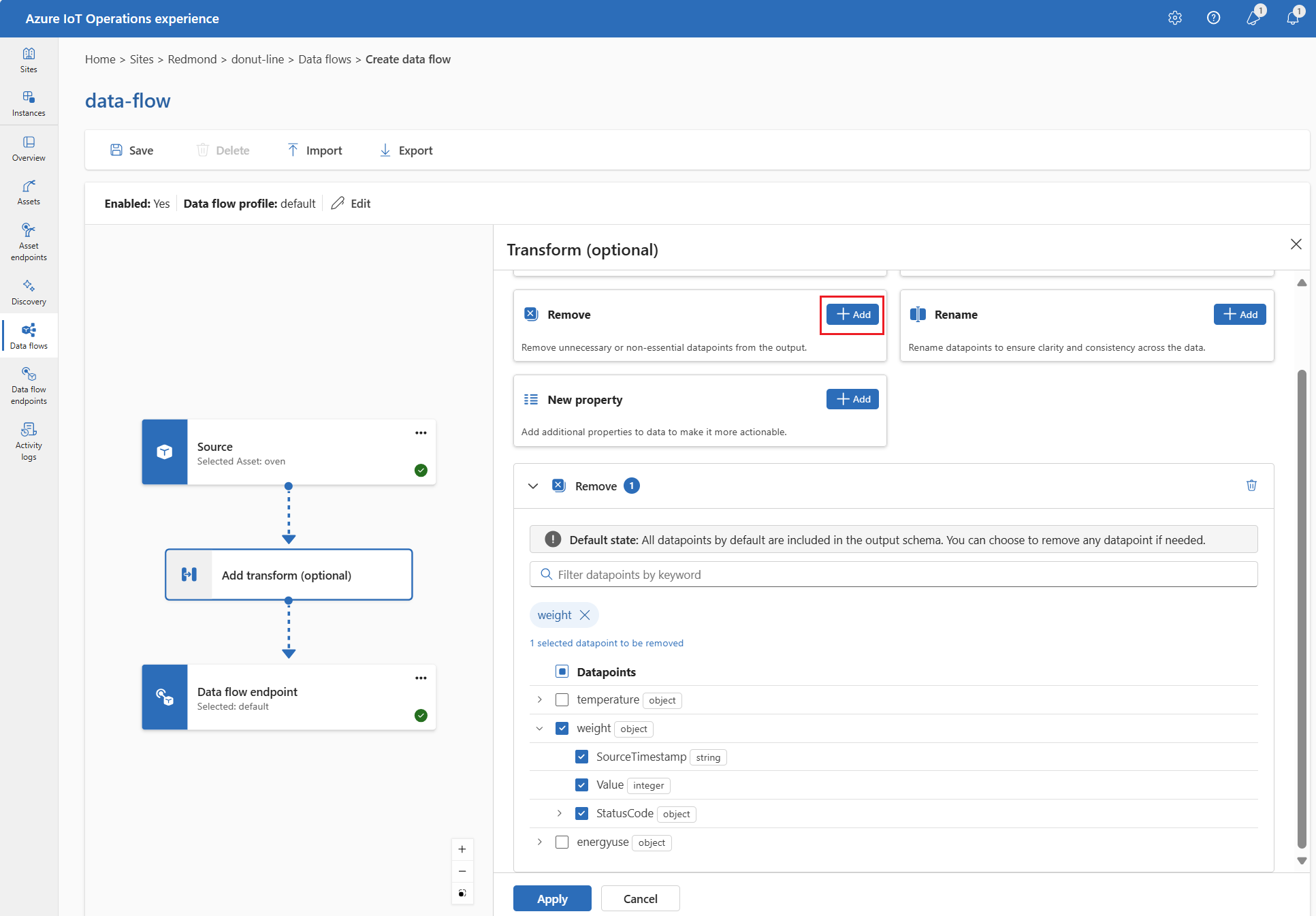

1. In Trasforma (facoltativo) selezionare Rimuovi.

2. Selezionare il punto dati da rimuovere dallo schema di output.



3. Selezionare Applica.

Per rimuovere un punto dati dallo schema di output, utilizzare la proprietà builtInTransformationSettings nella configurazione di data flow. Utilizzare la map proprietà per specificare i punti dati da rimuovere.

{
  "operationType": "BuiltInTransformation",
  "builtInTransformationSettings": {
    "map": [
      {
        "inputs": [
          "*"
        ],
        "output": "*"
      },
      {
        "inputs": [
          "weight"
        ],
        "output": ""
      }
      {
          "inputs": [
          "weight.SourceTimestamp"
          ],
          "output": ""
      },
      {
          "inputs": [
          "weight.Value"
          ],
          "output": ""
      },
      {
          "inputs": [
          "weight.StatusCode"
          ],
          "output": ""
      },
      {
          "inputs": [
          "weight.StatusCode.Code"
          ],
          "output": ""
      },
      {
          "inputs": [
          "weight.StatusCode.Symbol"
          ],
          "output": ""
      }
    ]
  }
}

builtInTransformationSettings: {
  map: [
    {
      inputs: [
        '*'
      ]
      output: '*'
    }
    {
      inputs: [
        'weight'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.SourceTimestamp'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.Value'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.StatusCode'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.StatusCode.Code'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.StatusCode.Symbol'
      ]
      output: ''
    }
  ]
}

builtInTransformationSettings:
  map:
    - type: PassThrough
      inputs:
        - "*"
      output: "*"
    - inputs:
        - weight
      output: ""
    - inputs:
        - weight.SourceTimestamp
      output: ""
    - inputs:
        - weight.Value
      output: ""
    - inputs:
        - weight.StatusCode
      output: ""
    - inputs:
        - weight.StatusCode.Code
      output: ""
    - inputs:
        - weight.StatusCode.Symbol
      output: ""

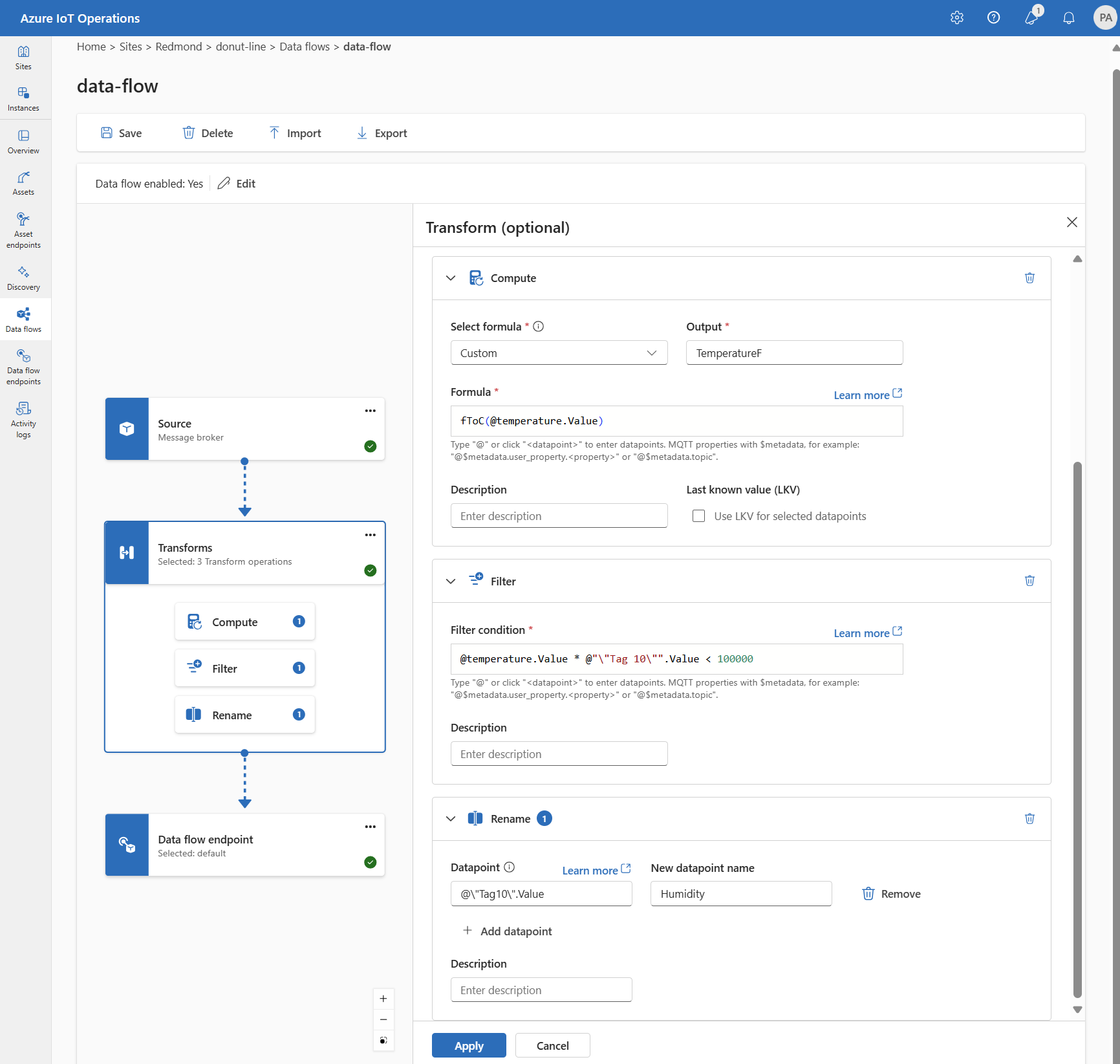

Usare il comando az iot ops dataflow apply per creare o modificare un data flow.

az iot ops dataflow apply --resource-group <ResourceGroupName> --instance <AioInstanceName> --profile <DataflowProfileName> --name <DataflowName> --config-file <ConfigFilePathAndName>

Il --config-file parametro è il percorso e il nome file di un file di configurazione JSON contenente le proprietà della risorsa.

In questo esempio si supponga che un file di configurazione denominato data-flow.json con il contenuto seguente venga archiviato nella home directory dell'utente:

{
    "mode": "Enabled",
    "operations": [
      {
        "operationType": "Source",
        "sourceSettings": {
          "dataSources": [
            "thermostats/+/sensor/temperature/#",
            "humidifiers/+/sensor/humidity/#"
          ],
          "endpointRef": "default",
          "serializationFormat": "Json"
        }
      },
      {
        "builtInTransformationSettings": {
          "datasets": [],
          "filter": [
            {
              "expression": "$1 * $2 < 100000",
              "inputs": [
                "temperature.Value",
                "\"Tag 10\".Value"
              ],
              "type": "Filter"
            }
          ],
          "map": [
            {
              "inputs": [
                "*"
              ],
              "output": "*",
              "type": "PassThrough"
            },
            {
              "expression": "fToC($1)",
              "inputs": [
                "Temperature.Value"
              ],
              "output": "TemperatureF",
              "type": "Compute"
            },
            {
              "inputs": [
                "@\"Tag 10\".Value"
              ],
              "output": "Humidity",
              "type": "Rename"
            }
          ],
          "serializationFormat": "Json"
        },
        "operationType": "BuiltInTransformation"
      },
      {
        "destinationSettings": {
          "dataDestination": "factory",
          "endpointRef": "default"
        },
        "operationType": "Destination"
      }
    ]
}

Ecco un comando di esempio per creare o aggiornare un data flow usando il profilo del flusso di dati predefinito:

az iot ops dataflow apply --resource-group myResourceGroup --instance myAioInstance --profile default --name data-flow --config-file ~/data-flow.json

Ecco un altro esempio che usa la traduzione degli argomenti dinamici per instradare i messaggi provenienti da diversi termostati verso argomenti specifici del dispositivo:

{
    "mode": "Enabled",
    "operations": [
      {
        "operationType": "Source",
        "sourceSettings": {
          "dataSources": [
            "thermostats/+/sensor/temperature"
          ],
          "endpointRef": "default",
          "serializationFormat": "Json"
        }
      },
      {
        "destinationSettings": {
          "dataDestination": "processed/device/${inputTopic.2}/temperature",
          "endpointRef": "default"
        },
        "operationType": "Destination"
      }
    ]
}

Questa configurazione elabora i messaggi ricevuti da thermostats/device1/sensor/temperature e li invia a processed/device/device1/temperature.

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param dataflowName string = '<DATAFLOW_NAME>'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-11-01' existing = {
  name: aioInstanceName
}

resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}

// Pointer to the default data flow endpoint
resource defaultDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-11-01' existing = {
  parent: aioInstance
  name: 'default'
}

// Pointer to the default data flow profile
resource defaultDataflowProfile 'Microsoft.IoTOperations/instances/dataflowProfiles@2024-11-01' existing = {
  parent: aioInstance
  name: 'default'
}

resource dataflow 'Microsoft.IoTOperations/instances/dataflowProfiles/dataflows@2024-11-01' = {
  // Reference to the parent data flow profile, the default profile in this case
  // Same usage as profileRef in Kubernetes YAML
  parent: defaultDataflowProfile
  name: dataflowName
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    mode: 'Enabled'
    operations: [
      {
        operationType: 'Source'
        sourceSettings: {
          // Use the default MQTT endpoint as the source
          endpointRef: defaultDataflowEndpoint.name
          // Filter the data from the MQTT topic azure-iot-operations/data/thermostat
          dataSources: [
            'azure-iot-operations/data/thermostat'
          ]
        }
      }
      // Transformation optional
      {
        operationType: 'BuiltInTransformation'
        builtInTransformationSettings: {
          // Filter the data where temperature * "Tag 10" < 100000
          filter: [
            {
              inputs: [
                'temperature.Value'
                '"Tag 10".Value'
              ]
              expression: '$1 * $2 < 100000'
            }
          ]
          map: [
            // Passthrough all values by default
            {
              inputs: [
                '*'
              ]
              output: '*'
            }
            // Convert temperature to Fahrenheit and output it to TemperatureF
            {
              inputs: [
                'temperature.Value'
              ]
              output: 'TemperatureF'
              expression: 'cToF($1)'
            }
          // Extract the "Tag 10" value and output it to Humidity
            {
              inputs: [
                '"Tag 10".Value'
              ]
              output: 'Humidity'
            }
          ]
        }
      }
      {
        operationType: 'Destination'
        destinationSettings: {
          // Use the default MQTT endpoint as the destination
          endpointRef: defaultDataflowEndpoint.name
          // Send the data to the MQTT topic factory
          dataDestination: 'factory'
        }
      }
    ]
  }
}

apiVersion: connectivity.iotoperations.azure.com/v1
kind: Dataflow
metadata:
  name: my-dataflow
  namespace: azure-iot-operations
spec:
  # Reference to the default data flow profile
  profileRef: default
  mode: Enabled
  operations:
    - operationType: Source
      sourceSettings:
        # Use the default MQTT endpoint as the source
        endpointRef: default
        # Filter the data from the MQTT topic azure-iot-operations/data/thermostat
        dataSources:
          - azure-iot-operations/data/thermostat
    # Transformation optional
    - operationType: builtInTransformation
      builtInTransformationSettings:
        # Filter the data where temperature * "Tag 10" < 100000
        filter:
          - inputs:
              - 'temperature.Value'
              - '"Tag 10".Value'
            expression: '$1 * $2 < 100000'
        map:
          # Passthrough all values by default
          - inputs:
              - '*'
            output: '*'
          # Convert temperature to Fahrenheit and output it to TemperatureF
          - inputs:
              - temperature.Value
            output: TemperatureF
            expression: cToF($1)
          # Extract the "Tag 10" value and output it to Humidity
          - inputs:
              - '"Tag 10".Value'
            output: 'Humidity'
    - operationType: Destination
      destinationSettings:
        # Use the default MQTT endpoint as the destination
        endpointRef: default
        # Send the data to the MQTT topic factory
        dataDestination: factory

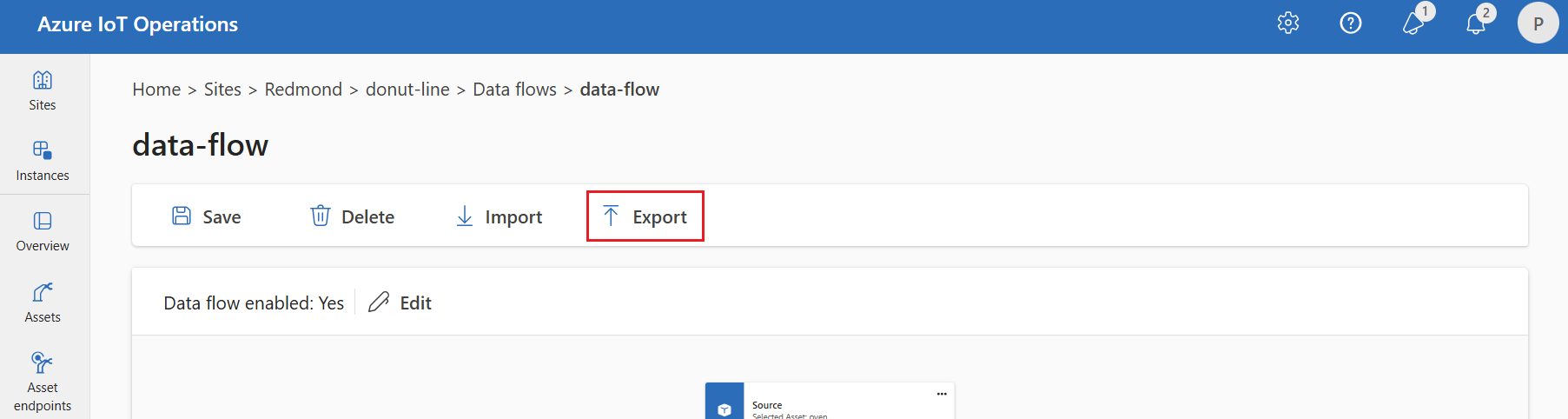

Selezionare il data flow da esportare, quindi selezionare Export dalla barra degli strumenti.

Usare il comando az iot ops dataflow show per esportare un data flow.

az iot ops dataflow show --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <DataflowName> --profile <DataflowProfileName> --output json > my-dataflow.json

Ecco un comando di esempio per esportare un data flow denominato data-flow in un file JSON denominato data-flow.json:

az iot ops dataflow show --resource-group myResourceGroup --instance myAioInstance --profile default --name data-flow --output json > data-flow.json

Bicep è un'Infrastructure as Code e non necessita di alcuna esportazione. Usare il file Bicep per impostare e configurare facilmente i flussi di dati.

kubectl get dataflow my-dataflow -o yaml > my-dataflow.yaml
