Verwenden von Leistungsindikatoren

von CJ Pattekar

Dieser Abschnitt des Dokuments gilt für Microsoft Application Request Routing Version 2 für IIS 7 und höher.

Ziel

Um die Laufzeitstatistiken für Anwendungsanforderungsrouting (Application Request Routing, ARR) mithilfe von Leistungsindikatoren erfolgreich zu überwachen.

Voraussetzungen

Dies ist ein erweitertes Feature in ARR. In diesem Artikel wird davon ausgegangen, dass Sie mit der allgemeinen Funktionalität von ARR vertraut sind und wissen, wie Sie ARR mit dem Datenträgercache bereitstellen und konfigurieren. Wenn dies noch nicht geschehen ist, wird dringend empfohlen, die folgenden exemplarischen Vorgehensweisen zu überprüfen, bevor Sie fortfahren:

• Konfigurieren und Aktivieren des Datenträgercaches im Anwendungsanforderungsrouting
• Cachehierarchieverwaltung mit Anwendungsanforderungsrouting
• Bereitstellen des Anwendungsanforderungsroutings im CDN
• Durchsuchen von zwischengespeicherten Inhalten auf dem Datenträger im Anwendungsanforderungsrouting
• Löschen zwischengespeicherter Objekte
• Manuelles Überschreiben von Cachesteuerungsdirektiven mithilfe des Anwendungsanforderungsroutings
• Aufwärmen von Cacheknoten im Anwendungsanforderungsrouting

Wenn Anwendungsanforderungsrouting Version 2 nicht installiert wurde, können Sie es herunterladen unter:

• Microsoft Application Request Routing Version 2 für IIS 7 (x86) hier (https://download.microsoft.com/download/4/D/F/4DFDA851-515F-474E-BA7A-5802B3C95101/ARRv2_setup_x86.EXE).
• Microsoft Application Request Routing Version 2 für IIS 7 (x64) hier (https://download.microsoft.com/download/3/4/1/3415F3F9-5698-44FE-A072-D4AF09728390/ARRv2_setup_x64.EXE).

Führen Sie die in diesem Dokument beschriebenen Schritte aus, um ARR Version 2 zu installieren.

Schritt 1 – Übersicht über ARR-Laufzeitstatistiken.

Anwendungsanforderungsrouting macht Laufzeitstatistiken auf der Seite "Überwachung und Verwaltung" verfügbar, wie unten dargestellt:

Während Sie die Ansicht aktualisieren, indem Sie die F5-TASTE drücken, können Sie die Echtzeitstatistiken sehen. Obwohl dies für eine Instanz von ARR gut funktioniert, ist es etwas problematisch, wenn mehrere Instanzen von ARR vorhanden sind und Sie die Statistiken in einer konsolidierten Ansicht aggregieren möchten. Um dieses Szenario zu berücksichtigen, stellt ARR diese Statistiken und mehr auch mithilfe von Leistungsindikatoren bereit.

Schritt 2 : ARR-Laufzeitstatistiken als Leistungsindikatoren.

Es gibt zwei Zähler für ARR:

• Anwendungsanforderungs-Routing-Cache
• Anwendungsanforderungsroutingserver

Application Request Routing-Cache

Die folgenden Leistungsindikatorobjekte sind verfügbar:

• Zugriffsbytes
• Hit Byte %
• Trefferbytes /Sek.
• Trefferanforderungen
• Trefferanforderungen %
• Trefferanforderungen /Sek.
• Byte verpassen
• Fehlende Bytes / Sek.
• Fehlende Anfragen
• Fehlgeschlagene Anfragen / Sek.

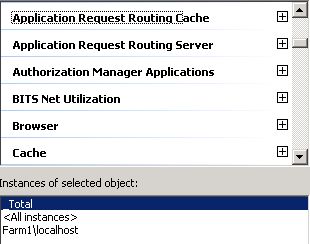

Da ARR auch die obigen Statistiken pro Hostname pro Serverfarm bereitstellt, weisen die Instanzen der Objekte dieselbe Granularität auf und werden wie unten dargestellt angezeigt:<server farm name>\<host name>

Server für Anforderungsweiterleitung

Die folgenden Leistungsindikatorobjekte sind verfügbar:

• Durchschnittliche Antwortzeit /Anforderung
• Empfangene Bytes
• Empfangene Bytes / Sek.
• Gesendete Bytes
• Gesendete Bytes / Sek.
• Aktuelle Anforderungen
• Fehlgeschlagene Anfragen
• Fehlgeschlagene Anfragen / Sek.
• Gesundheitswesen
• Anfragen / Sek.
• State
• Anzahl von Anforderungen

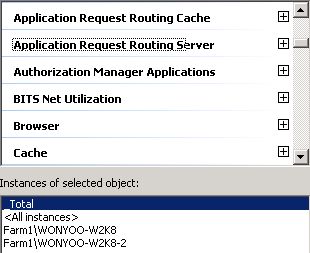

Da ARR auch die obigen Statistiken pro Serverfarm bereitstellt, weisen die Instanzen der Objekte dieselbe Granularität auf und werden wie unten dargestellt angezeigt:<server farm name>\<server name>

Zusammenfassung

Sie haben die Leistungsindikatoren und Objekte des Anwendungsanforderungsroutings erfolgreich gefunden, und sie können jetzt verwendet werden, um Statistiken von einem oder mehreren ARR-Servern zu aggregieren und zu überwachen.

Weitere exemplarische Vorgehensweisen für ARR Version 2 finden Sie in den Dokumenten in diesem Artikel.
