Självstudie: Lägga till nodtyper i diagrammet

Anmärkning

Den här funktionen är för närvarande i offentlig förhandsversion. Den här förhandsversionen tillhandahålls utan ett serviceavtal och rekommenderas inte för produktionsarbetsbelastningar. Vissa funktioner kanske inte stöds eller kan vara begränsade. Mer information finns i Supplemental Terms of Use for Microsoft Azure Previews.

I det här självstudiesteget lägger du till nodtyper i grafmodellen. Nodtyper representerar entiteter i dina data, till exempel kunder, produkter eller beställningar. Senare ansluter du dessa nodtyper med kanttyper för att definiera relationer mellan dem.

Adventure Works-nodmappningar

I Datamodellen Adventure Works skapar du en nodtyp för varje entitet. I följande tabell visas nodmappningarna. Använd den här informationen om du vill lägga till nodtyper i diagrammet:

Etikett för nodtyp Kartläggningstabell ID för mappningskolumn
Customer adventureworks_customers CustomerID_K
Employee adventureworks_employees EmployeeID_K
Order adventureworks_orders SalesOrderDetailID_K
ProductCategory AdventureWorks_produktskategorier CategoryID_K
Product adventureworks_produkter ProductID_K
ProductSubcategory adventureworks_productsubcategories SubcategoryID_K
VendorProduct äventyrverks_återförsäljarprodukt ProductID_FK
Vendor adventureworks_vendors VendorID_K

Lägga till nodtyper i diagrammet

Följ dessa steg om du vill lägga till nodtyper i diagrammet:

  1. I grafmodellen väljer du Lägg till nod för att lägga till en ny nodtyp i diagrammet.

  2. I dialogrutan Lägg till nod i grafen anger du ett etikettnamn och väljer lämplig mappningstabell och ID för mappningskolumnen.

    Skärmbild som visar dialogrutan Lägg till nod i grafen.

    För den första noden använder du till exempel följande värden:

    • Etikett: Customer
    • Kartläggningstabell: adventureworks_customers
    • ID för mappningskolumnen: CustomerID_K

    Tips/Råd

    Du kan ange sammansatta nycklar (ID:er som består av flera kolumner). När du har valt en mappningstabell väljer du ett ID i listrutan ID och använder sedan listrutan igen för att lägga till ett annat.

  3. Välj Bekräfta för att lägga till nodtypen i diagrammet.

  4. Upprepa processen för alla återstående nodtyper som anges i tabellen Adventure Works-nodmappningar .

  5. Du ser alla åtta nodtyper som visas i diagrammet. Spara förloppet genom att välja Spara .

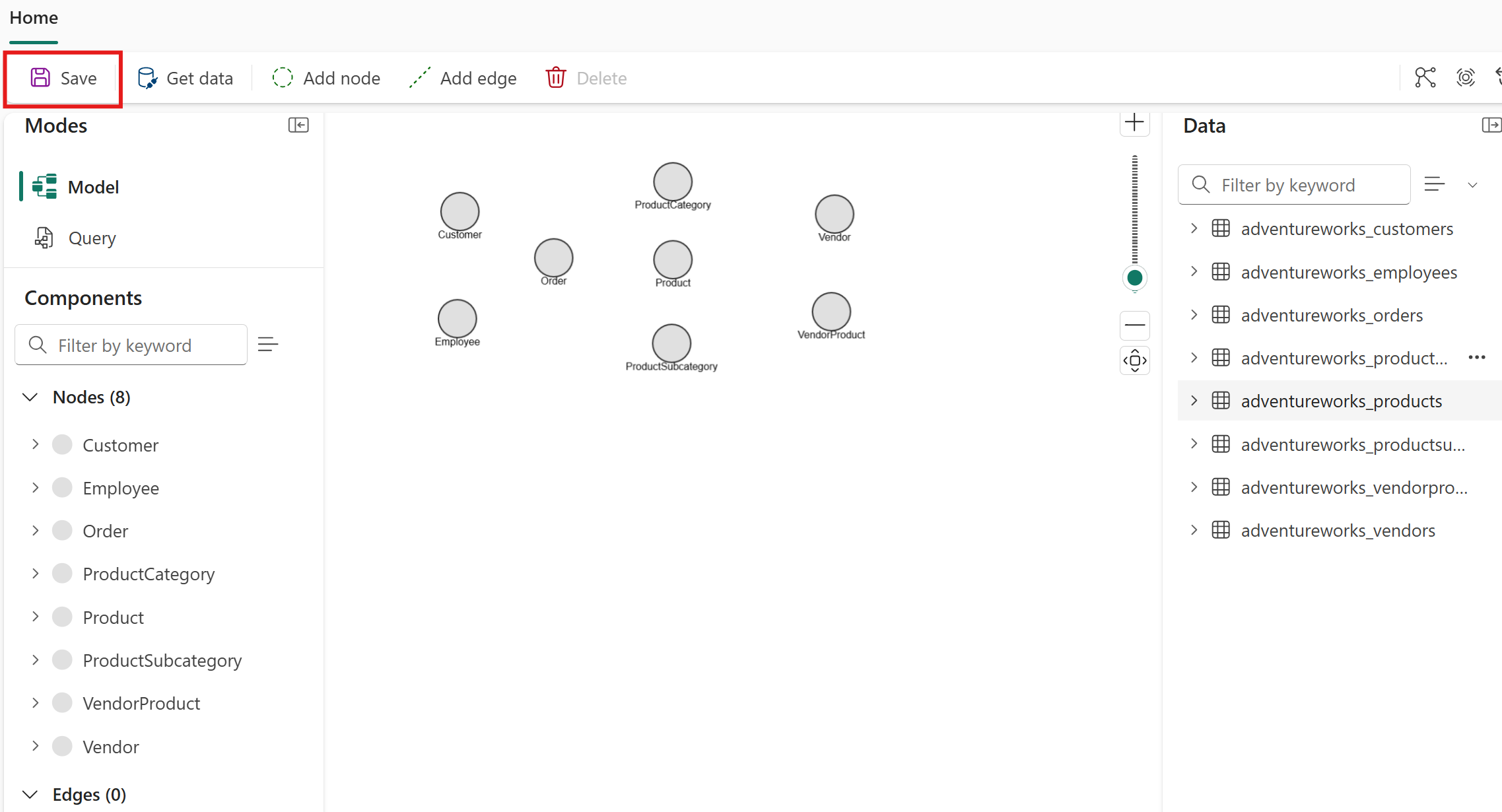

    Skärmbild som visar alla noder som lagts till i diagrammet.

Förstå nodegenskaper

När du lägger till en nodtyp blir varje kolumn i mappningstabellen automatiskt en egenskap för den nodtypen. Du behöver inte lägga till egenskaper manuellt. Om du vill se egenskaperna för en nodtyp dubbelklickar du på den i diagrammodellredigeraren för att öppna dialogrutan Redigera nodschema .

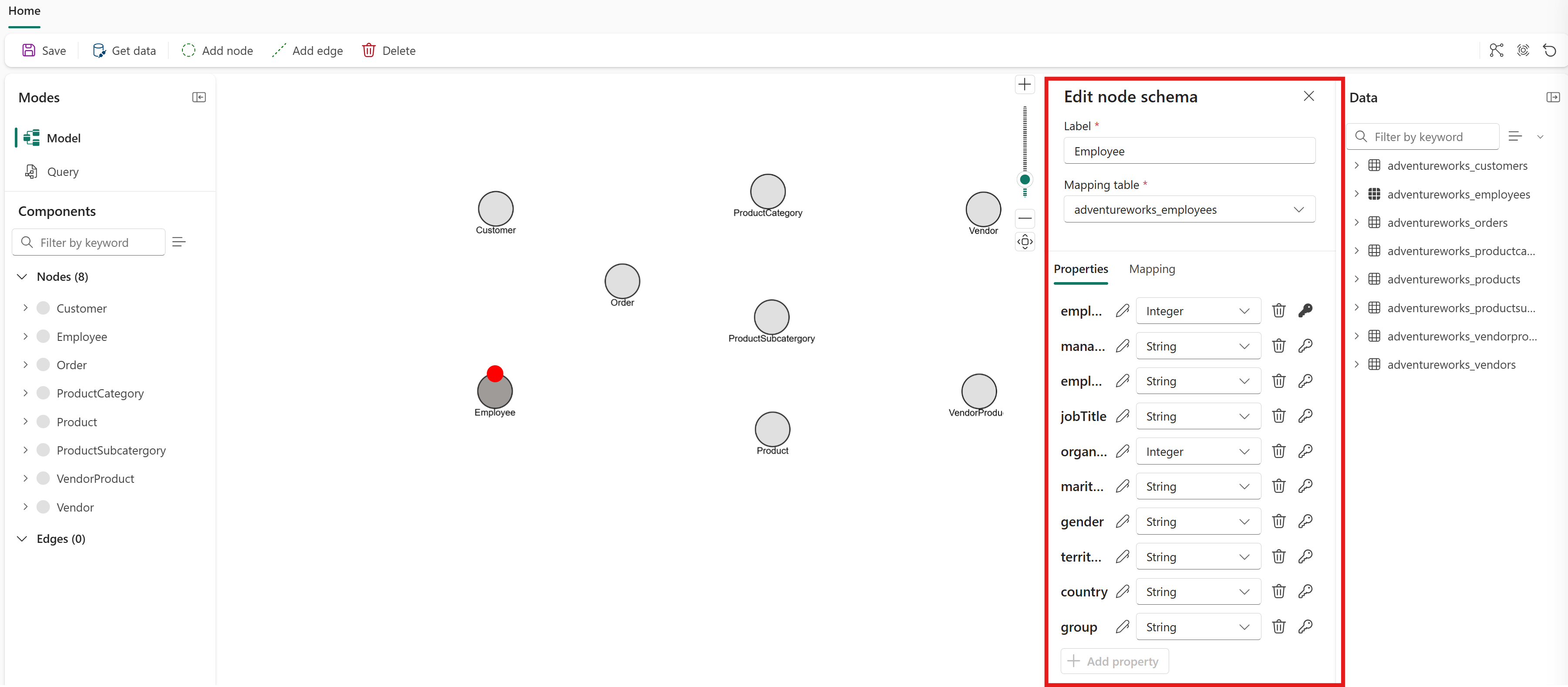

Skärmbild som visar dialogrutan Redigera nodschema för nodtypen Anställd med alla 10 egenskaper listade, var och en med en borttagningsikon.

I den här självstudien behåller du alla egenskaper för varje nodtyp. I ett senare steg extraherar du en kolumn till en egen nodtyp och tar bort redundanta egenskaper. Mer information finns i Modellera en nod och kant från samma tabell. Allmän vägledning om hur du väljer vilka egenskaper som ska behållas eller ta bort finns i Ta bort onödiga egenskaper.

När du har lagt till nodtyper i diagrammet lägger du till kanttyper för att definiera relationerna mellan dem.

Nästa steg

Lägga till kanter i diagrammet
