Bearbeta data med dataflödesdiagram

Ett dataflödesdiagram är en sammansättningsbar bearbetningspipeline som transformerar data när de flyttas mellan källor och mål. Ett standarddataflöde följer en fast sekvens av berika, filtrera och kartlägga. Med ett dataflödesdiagram kan du länka transformeringar i valfri ordning, förgrena till parallella sökvägar och aggregera data över tidsfönster.

Den här artikeln går igenom hur du skapar ett dataflödesdiagram steg för steg. En översikt över dataflödesdiagram och tillgängliga transformeringar finns i Översikt över dataflödesdiagram.

Viktigt!

Dataflödesdiagram stöder för närvarande endast MQTT-, Kafka- och OpenTelemetry-slutpunkter. Andra slutpunktstyper som Data Lake, Microsoft Fabric OneLake, Azure Data Explorer och Local Storage stöds inte. Mer information finns i Kända problem.

Förutsättningar

En instans av Azure IoT Operations, version 1.2 eller senare.
En dataflödesprofil. Du kan använda standardprofilen.
En dataflödesslutpunkt för din källa och ditt mål. Standardslutpunkten för MQTT-koordinatorn fungerar för att komma igång.

Skapa ett dataflödesdiagram

Ett dataflödesdiagram innehåller tre typer av element: källor som tar in data, transformerar den och mål som skickar ut dem. Anslut dem i den ordning du vill att data ska flöda.

I driftmiljön går du till din Azure IoT Operations-instans.

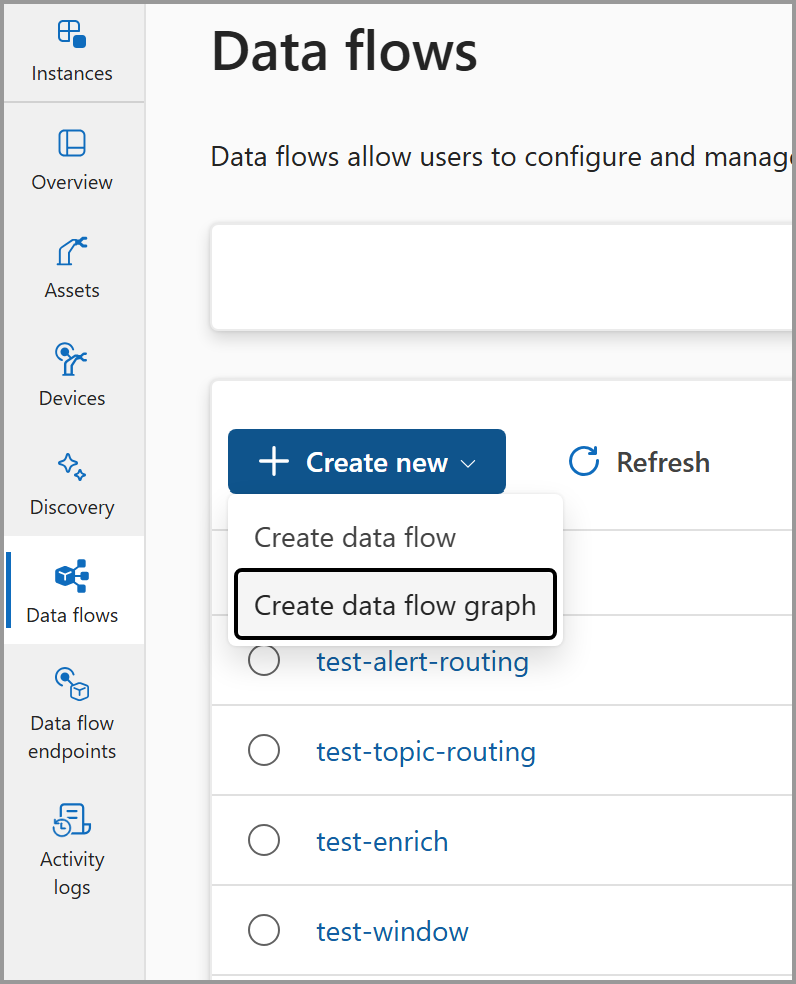

Välj Dataflödesdiagram>Skapa dataflödesdiagram.
Ange ett namn för dataflödesdiagrammet och välj en dataflödesprofil. Standardprofilen är markerad som standard.
Skapa din pipeline genom att lägga till objekt på duken.
1. Lägg till en källa: Välj källslutpunkten och konfigurera ämnena att prenumerera på för inkommande meddelanden.
  1. Lägg till transformeringar: Välj en eller flera transformeringar för att bearbeta data. Tillgängliga transformeringar är map, filter, branch, concatenate och window. Mer information om varje transformeringstyp finns i Översikt över dataflödesdiagram.
2. Lägg till ett mål: Välj målslutpunkten och konfigurera ämnet eller sökvägen för att skicka bearbetade data till.
Anslut elementen i den ordning du vill att data ska flöda.
Välj Spara för att distribuera dataflödesdiagrammet.

Skapa en Bicep-fil .bicep med följande struktur. Det här exemplet skapar ett dataflödesdiagram som läser temperaturdata, konverterar dem till Fahrenheit och skickar dem till ett målämne.

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'

resource aioInstance 'Microsoft.IoTOperations/instances@2025-10-01' existing = {
  name: aioInstanceName
}

resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}

resource defaultDataflowProfile 'Microsoft.IoTOperations/instances/dataflowProfiles@2025-10-01' existing = {
  parent: aioInstance
  name: 'default'
}

resource dataflowGraph 'Microsoft.IoTOperations/instances/dataflowProfiles/dataflowGraphs@2025-10-01' = {
  parent: defaultDataflowProfile
  name: 'temperature-processing'
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    profileRef: 'default'
    mode: 'Enabled'
    nodes: [
      {
        nodeType: 'Source'
        name: 'sensors'
        sourceSettings: {
          endpointRef: 'default'
          dataSources: [
            'telemetry/temperature'
          ]
        }
      }
      {
        nodeType: 'Graph'
        name: 'convert'
        graphSettings: {
          registryEndpointRef: 'default'
          artifact: 'azureiotoperations/graph-dataflow-map:1.0.0'
          configuration: [
            {
              key: 'rules'
              value: '{"map":[{"inputs":["*"],"output":"*"},{"inputs":["temperature"],"output":"temperature_f","expression":"cToF($1)"}]}'
            }
          ]
        }
      }
      {
        nodeType: 'Destination'
        name: 'output'
        destinationSettings: {
          endpointRef: 'default'
          dataDestination: 'telemetry/converted'
        }
      }
    ]
    nodeConnections: [
      {
        from: { name: 'sensors' }
        to: { name: 'convert' }
      }
      {
        from: { name: 'convert' }
        to: { name: 'output' }
      }
    ]
  }
}

Distribuera Bicep-filen:

az deployment group create --resource-group <RESOURCE_GROUP> --template-file <FILE>.bicep

Viktigt!

Användning av Kubernetes-distributionsmanifest stöds inte i produktionsmiljöer och bör endast användas för felsökning och testning.

Skapa en Kubernetes-manifestfil .yaml med följande struktur. Det här exemplet skapar ett dataflödesdiagram som läser temperaturdata, konverterar dem till Fahrenheit och skickar dem till ett målämne.

apiVersion: connectivity.iotoperations.azure.com/v1
kind: DataflowGraph
metadata:
  name: temperature-processing
  namespace: azure-iot-operations
spec:
  profileRef: default
  nodes:
    - nodeType: Source
      name: sensors
      sourceSettings:
        endpointRef: default
        dataSources:
          - telemetry/temperature

    - nodeType: Graph
      name: convert
      graphSettings:
        registryEndpointRef: default
        artifact: azureiotoperations/graph-dataflow-map:1.0.0
        configuration:
          - key: rules
            value: |
              {
                "map": [
                  {
                    "inputs": ["*"],
                    "output": "*"
                  },
                  {
                    "inputs": ["temperature"],
                    "output": "temperature_f",
                    "expression": "cToF($1)"
                  }
                ]
              }

    - nodeType: Destination
      name: output
      destinationSettings:
        endpointRef: default
        dataDestination: telemetry/converted

  nodeConnections:
    - from:
        name: sensors
      to:
        name: convert
    - from:
        name: convert
      to:
        name: output

Använd manifestet:

kubectl apply -f <FILE>.yaml

Konfigurera källan

Källan definierar var data kommer in i pipelinen. Ange en slutpunktsreferens och ett eller flera avsnitt.

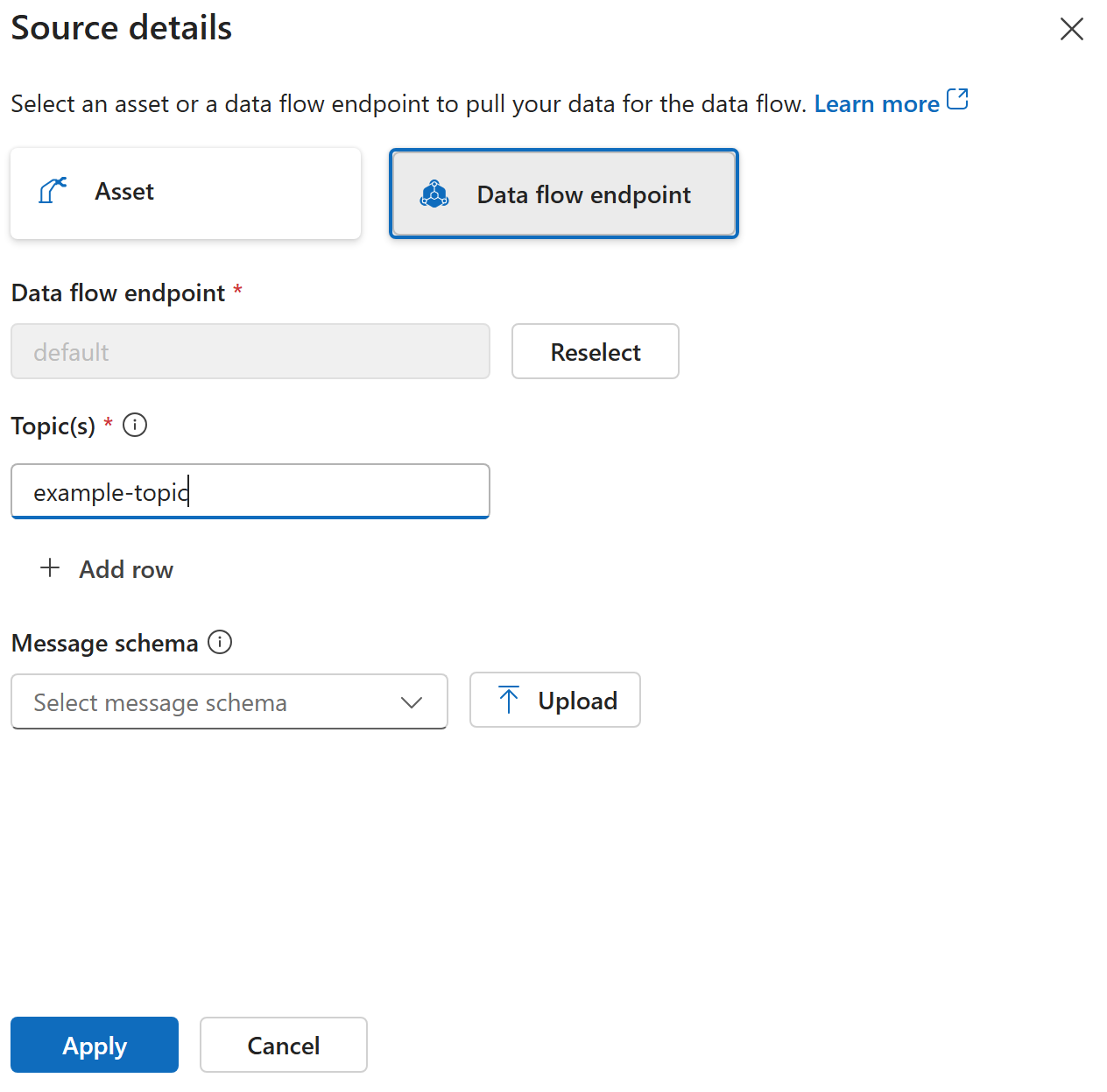

I dataflödesgrafredigeraren väljer du källelementet och konfigurerar:

Inställning	Beskrivning
Slutpunkt	Den dataflödesslutpunkt som ska användas. Välj standard för den lokala MQTT-koordinatorn.
Topics	Ett eller flera avsnitt att prenumerera på för inkommande meddelanden.

{
  nodeType: 'Source'
  name: 'sensors'
  sourceSettings: {
    endpointRef: 'default'
    dataSources: [
      'telemetry/temperature'
      'telemetry/humidity'
    ]
  }
}

Viktigt!

Användning av Kubernetes-distributionsmanifest stöds inte i produktionsmiljöer och bör endast användas för felsökning och testning.

- nodeType: Source
  name: sensors
  sourceSettings:
    endpointRef: default
    dataSources:
      - telemetry/temperature
      - telemetry/humidity

Lägga till transformationer

Transformeringar bearbetar data mellan källan och målet. Varje transformering refererar till en inbyggd artefakt och konfigureras med regler.

De tillgängliga inbyggda transformerna är:

Omvandla	Artifact	Beskrivning
Karta	`azureiotoperations/graph-dataflow-map:1.0.0`	Byt namn på, omstrukturera, beräkna och kopiera fält
Filter	`azureiotoperations/graph-dataflow-filter:1.0.0`	Ta bort meddelanden som matchar ett villkor
Filial	`azureiotoperations/graph-dataflow-branch:1.0.0`	Dirigera meddelanden till en `true` eller `false` sökväg
Concatenate	`azureiotoperations/graph-dataflow-concatenate:1.0.0`	Sammanfoga förgrenade banor igen
Fönster	`azureiotoperations/graph-dataflow-window:1.0.0`	Aggregera data över ett tidsintervall

Detaljerad konfiguration av varje transformeringstyp finns i:

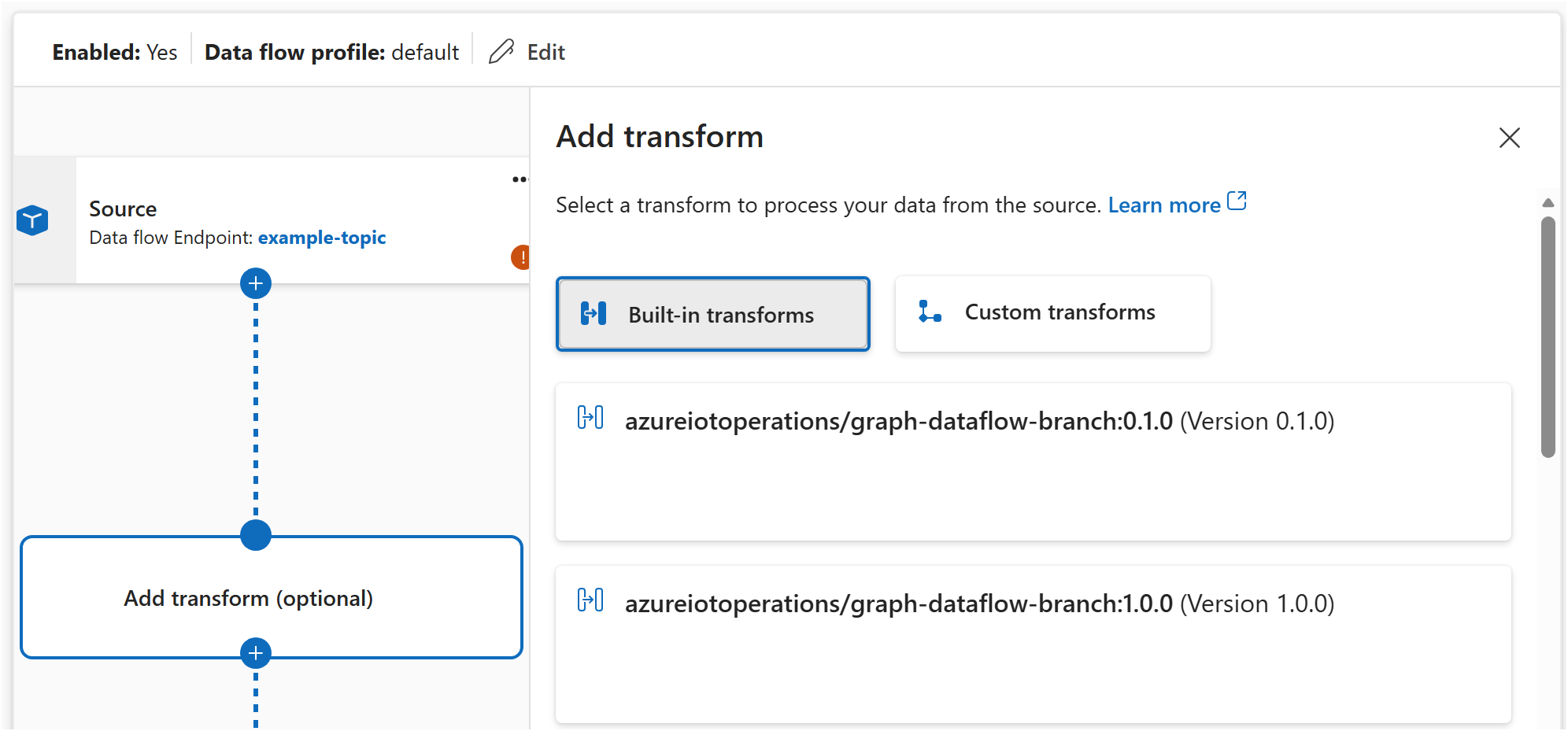

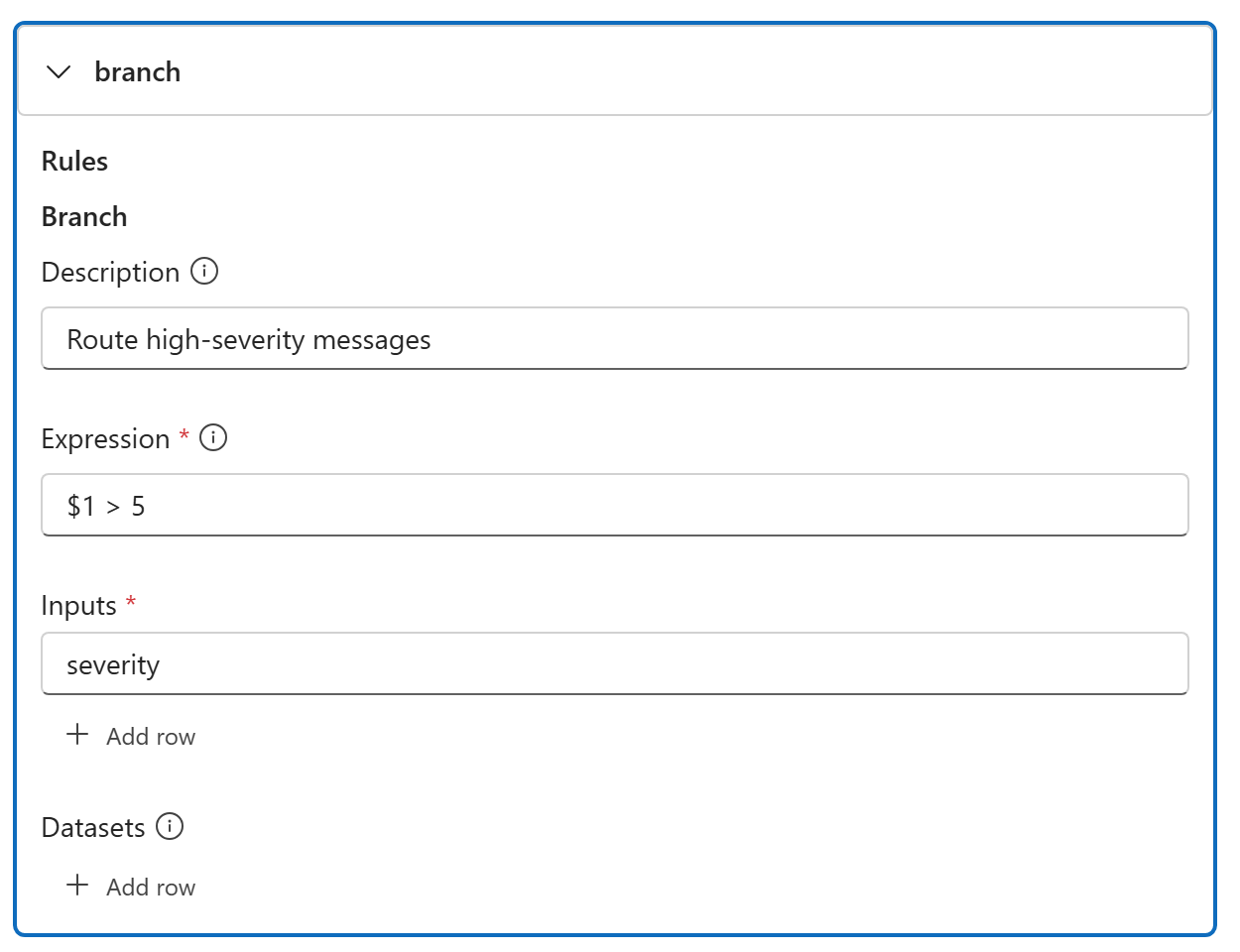

I dataflödesdiagramredigeraren väljer du Lägg till transformering och väljer transformeringstyp. Konfigurera reglerna i det visuella redigeringsprogrammet.

Varje transformering är en nod med nodeType: 'Graph'. Egenskapen configuration skickar regler som en JSON-sträng:

{
  nodeType: 'Graph'
  name: 'convert'
  graphSettings: {
    registryEndpointRef: 'default'
    artifact: 'azureiotoperations/graph-dataflow-map:1.0.0'
    configuration: [
      {
        key: 'rules'
        value: '{"map":[{"inputs":["temperature"],"output":"temperature_f","expression":"cToF($1)"}]}'
      }
    ]
  }
}

Viktigt!

Användning av Kubernetes-distributionsmanifest stöds inte i produktionsmiljöer och bör endast användas för felsökning och testning.

Varje transformering är en nod med nodeType: Graph. Egenskapen configuration skickar regler som en JSON-sträng:

- nodeType: Graph
  name: convert
  graphSettings:
    registryEndpointRef: default
    artifact: azureiotoperations/graph-dataflow-map:1.0.0
    configuration:
      - key: rules
        value: |
          {
            "map": [
              {
                "inputs": ["temperature"],
                "output": "temperature_f",
                "expression": "cToF($1)"
              }
            ]
          }

Länka flera transformationer

Du kan länka valfritt antal transformeringar. Anslut dem i avsnittet nodeConnections i den ordning du vill att data ska flöda:

Dra anslutningar mellan transformeringar på arbetsytan för att definiera bearbetningsordningen.

nodeConnections: [
  { from: { name: 'sensors' }, to: { name: 'remove-bad-data' } }
  { from: { name: 'remove-bad-data' }, to: { name: 'convert' } }
  { from: { name: 'convert' }, to: { name: 'output' } }
]

Viktigt!

Användning av Kubernetes-distributionsmanifest stöds inte i produktionsmiljöer och bör endast användas för felsökning och testning.

nodeConnections:
  - from: { name: sensors }
    to: { name: remove-bad-data }
  - from: { name: remove-bad-data }
    to: { name: convert }
  - from: { name: convert }
    to: { name: output }

Konfigurera målet

Målet definierar var bearbetade data skickas. Ange en slutpunktsreferens och ett ämne eller en sökväg.

Välj målelementet och konfigurera:

Inställning	Beskrivning
Slutpunkt	Dataflödesslutpunkten som data ska skickas till.
Topic	Ämnet eller sökvägen för att publicera bearbetade data till.

{
  nodeType: 'Destination'
  name: 'output'
  destinationSettings: {
    endpointRef: 'default'
    dataDestination: 'telemetry/processed'
  }
}

Viktigt!

Användning av Kubernetes-distributionsmanifest stöds inte i produktionsmiljöer och bör endast användas för felsökning och testning.

- nodeType: Destination
  name: output
  destinationSettings:
    endpointRef: default
    dataDestination: telemetry/processed

Dynamisk ämnesroutning baserat på meddelandeinnehåll finns i Dirigera meddelanden till olika ämnen.

Kontrollera att dataflödesdiagrammet fungerar

När du har distribuerat ett dataflödesdiagram kontrollerar du att det körs:

I driftmiljön väljer du dataflödesdiagrammet för att visa dess status. Ett felfritt diagram visar tillståndet Körs .

Kontrollera resursens DataflowGraph status:

az resource show --resource-group <RESOURCE_GROUP> --resource-type Microsoft.IoTOperations/instances/dataflowProfiles/dataflowGraphs --name <GRAPH_NAME> --parent instances/<INSTANCE_NAME>/dataflowProfiles/<PROFILE_NAME>

Viktigt!

Användning av Kubernetes-distributionsmanifest stöds inte i produktionsmiljöer och bör endast användas för felsökning och testning.

kubectl get dataflowgraph temperature-processing -n azure-iot-operations

Kontrollera om det finns några fel i poddloggarna:

kubectl logs -l app=dataflow -n azure-iot-operations --tail=50
