Azure ネットワーク接続の概要

リージョンに CloudSimple サービスを作成し、ノードを作成すると、次のことができます。

  • Azure ExpressRoute 回線を要求し、そのリージョンの CloudSimple ネットワークに接続します。
  • Azure ExpressRoute を使用して、CloudSimple リージョン ネットワークを Azure 仮想ネットワークまたはオンプレミス ネットワークに接続します。
  • プライベート クラウド環境から、Azure サブスクリプションまたはオンプレミス ネットワークで実行されているサービスへのアクセスを提供します。

ExpressRoute 接続は、待機時間が短い高帯域幅です。

メリット

Azure ネットワーク接続を使用すると、次のことができます。

  • プライベート クラウド上の仮想マシンのバックアップ ターゲットとして Azure を使用します。
  • Azure サブスクリプションに KMS サーバーをデプロイして、プライベート クラウド vSAN データストアを暗号化します。
  • アプリケーション層とデータベース層がプライベート クラウドで実行されている間、アプリケーションの Web 層がパブリック クラウドで実行されるハイブリッド アプリケーションを使用します。

Azure 仮想ネットワーク接続

プライベート クラウドは、ExpressRoute を使用して Azure リソースに接続できます。 ExpressRoute 接続を使用すると、プライベート クラウドから Azure サブスクリプションで実行されているリソースにアクセスできます。 この接続により、プライベート クラウド ネットワークを Azure 仮想ネットワークに拡張できます。 CloudSimple ネットワークからのルートは、BGP 経由で Azure 仮想ネットワークと交換されます。 仮想ネットワーク ピアリングが構成されている場合は、すべてのピアリングされた仮想ネットワークに CloudSimple ネットワークからアクセスできます。

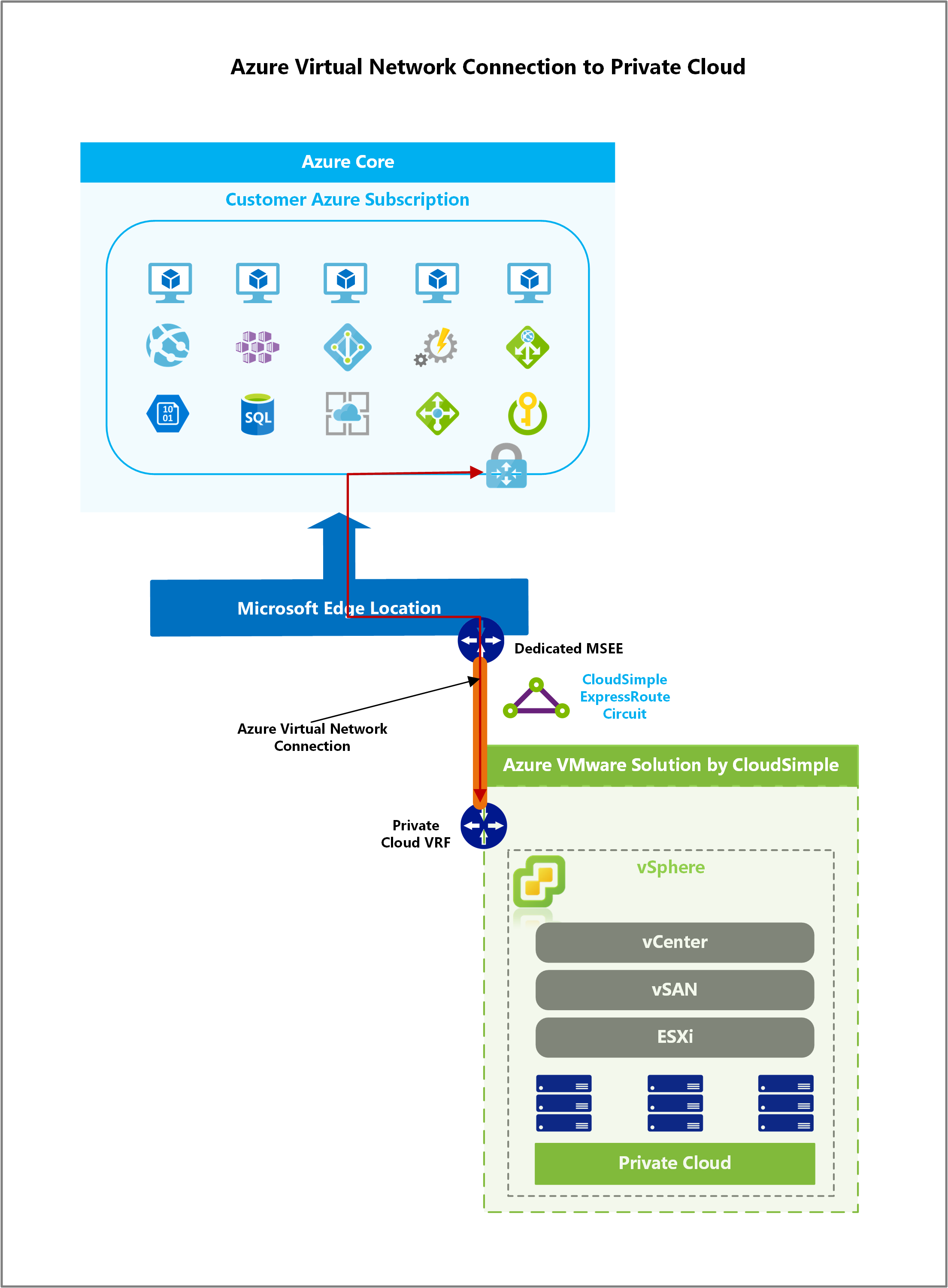

仮想ネットワークへの Azure ExpressRoute 接続

オンプレミス ネットワークへの ExpressRoute 接続

既存の Azure ExpressRoute 回線を CloudSimple リージョンに接続できます。 ExpressRoute Global Reach 機能は、2 つの回線を相互に接続するために使用されます。 オンプレミスと CloudSimple ExpressRoute 回線の間に接続が確立されます。 この接続により、オンプレミス ネットワークをプライベート クラウド ネットワークに拡張できます。 CloudSimple ネットワークからのルートは、BGP 経由でオンプレミス ネットワークと交換されます。

オンプレミスの ExpressRoute 接続 - グローバルリーチ

オンプレミス ネットワークと Azure 仮想ネットワークへの接続

オンプレミス ネットワークと Azure 仮想ネットワークへの接続は、CloudSimple ネットワークから共存させることができます。 この接続では、BGP を使用して、オンプレミス ネットワーク、Azure 仮想ネットワーク、CloudSimple ネットワーク間のルートを交換します。 Global Reach 接続が存在する場合に CloudSimple ネットワークを Azure 仮想ネットワークに接続すると、Azure 仮想ネットワーク ルートがオンプレミス ネットワークに表示されます。 ルート交換は、エッジ ルーター間で Azure で行われます。

Azure 仮想ネットワーク接続を使用したオンプレミスの ExpressRoute 接続

重要な考慮事項

オンプレミス ネットワークと Azure 仮想ネットワークから CloudSimple ネットワークに接続すると、すべてのネットワーク間のルート交換が可能になります。

  • Azure 仮想ネットワークは、オンプレミス ネットワークと CloudSimple ネットワークの両方から表示されます。
  • オンプレミス ネットワークから Azure 仮想ネットワークに接続している場合、Global Reach を使用して CloudSimple ネットワークに接続すると、CloudSimple ネットワークから仮想ネットワークにアクセスできるようになります。
  • サブネット アドレス は 、接続されているネットワーク間で重複してはなりません。
  • CloudSimple は ExpressRoute 接続に既定のルートをアドバタイズしません
  • オンプレミスのルーターが既定のルートをアドバタイズする場合、CloudSimple ネットワークと Azure 仮想ネットワークからのトラフィックでは、アドバタイズされた既定のルートが使用されます。 その結果、Azure 上の仮想マシンにパブリック IP アドレスを使用してアクセスすることはできません。
