データ・フロー制御 (DFC) 論理装置状況 LUSTAT メッセージは、SNA 内で 4 バイトのセンス・データを他のセッション・パートナーに伝達するために使用されます。 また、応答ヘッダー (RH) を他のセッション パートナーに送信する (ブラケットを開くなど) 場合にも使用できます。 (詳細については、 ブラケット開始の図を参照してください)。メッセージは通常のフローで流れるので、方向の制限の対象となります。 ただし、エラー回復保留中の状態にある半二重フリップフロップ セッションでは、エンド ブラケット (EB) または方向変更 (CD) なしで送信できます。 (詳細については、「 回復」を参照してください)。
ローカル ノードを使用すると、アプリケーションは、チェーン内のデータを送信する場合を除き、データ トラフィックがアクティブな状態でいつでも Status-Control(LUSTAT) 要求 メッセージを送信できます。 アプリケーションが受信状態 (半二重プロトコルを使用) の場合、 LUSTAT はキューに登録され、次の送信要求に入力されるセンス コードを提供するために使用され、SDI フラグが設定されます。 そのため、アプリケーションは、必要に応じて次の送信データを待機することなく、エラー状態のセンス コードを提示できます。
SDI を使用して DATAFMI メッセージを生成するには、検出データの最初のバイトを0x08する必要があります (負の応答に変換されます)。 他LUSTATは、送信できるようになるまでセッションで待機します。
受信状態の間 に複数の Status-Control(LUSTAT) メッセージがアプリケーションによって送信された場合、ローカル ノードはそれらすべてをキューに入れます。 前に示したように、 SDI が設定された送信データがアプリケーションに配信され、アプリケーションによって Status-Acknowledge(Ack) に変換された場合、ローカル ノードは負の応答と残りの LUSTAT を 送信します (半二重フリップフロップ状態がエラー復旧保留中であるため、フローが発生する可能性があります)。
アプリケーションが複数 の Status-Control(LUSTAT) メッセージをホストに送信する場合、最後の LUSTAT が送信される前に、ホストがリカバリーの開始を試みる可能性があります。 この場合、エラー回復チェーンは次の LUSTAT によって拒否されます。
アプリケーションは、ACKRQD の有無にかかわらず Status-Control(LUSTAT) 要求を送信できることに注意してください。 ローカル ノードは、それぞれ RQD と RQE LUSTAT にこれらをマップします。
次の 3 つの図は、半二重フリップフロップ モードを使用するアプリケーションによる Status-Control(LUSTAT) メッセージの使用を示しています。
最初の図では、方向がある場合にアプリケーションによって Status-Control(LUSTAT) が発行されます。
方向がある場合にアプリケーションが Status-Control(LUSTAT) を発行する

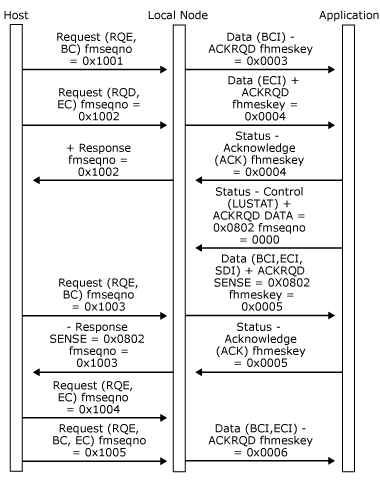

次の図では、アプリケーションはチェーン間でデータを受信するときに Status-Control(LUSTAT) 要求を送信します。 次に、送信データは SDI セットで配信され、負の RSP に変換されます。
チェーン間でデータを受信するときにアプリケーションが Status-Control(LUSTAT) 要求を発行する

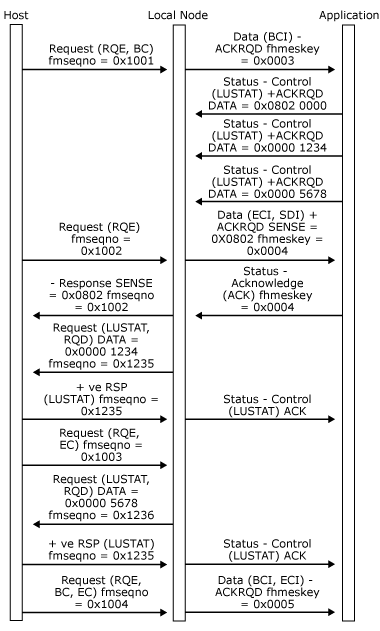

次の図では、アプリケーションはチェーン内のデータを受信するときに、複数 の Status-Control(LUSTAT) 要求を送信します。 次に、送信データは、負の応答に変換される SDI セットで配信されます。 後続の LUSTAT がホストに送信されます。
アプリケーションがチェーン内のデータを受信するときに複数の Status-Control(LUSTAT) 要求を送信する
