注
現在、この機能はパブリック プレビュー段階にあります。 このプレビュー版はサービス レベル アグリーメントなしで提供されています。運用環境のワークロードに使用することはお勧めできません。 特定の機能はサポート対象ではなく、機能が制限されることがあります。 詳細については、「Microsoft Azure プレビューの使用条件を参照してください。
このチュートリアルの手順では、エッジの種類をグラフ モデルに追加します。 エッジは、"Customer 購入 Order" や "Employee sells Order" などのノード間のリレーションシップを定義します。
Important
エッジの種類を定義するときは、次のような 2 つの列を含むマッピング テーブルを使用します。
- 1 つの列は、値とデータ型の観点から ソース ノードのキー と一致します。
- 別の列は、値とデータ型の観点から ターゲット ノードのキー と一致します。
ノード タイプの作成に使用するテーブルは、この要件を満たしている場合はエッジ マッピング テーブルとしても機能します。
Adventure Works のエッジマッピング
Adventure Works データ モデルで、ノード間のリレーションシップを定義するエッジを作成します。 これらのエッジは、どの従業員がどの注文を販売し、どの顧客が購入を行い、どのベンダーがどの製品を供給するかなど、主要なビジネス関係を把握します。 エッジを追加すると、これらのリレーションシップ全体でクエリを実行して、「特定の顧客が購入した製品」や「どのベンダーがツーリング バイクを提供しているか」などの質問に回答できます。
次の表に、使用するエッジ マッピングを示します。
| エッジの種類のラベル | マッピング テーブル | ソース ノードの種類/関連付けられているマッピング列 | ターゲット ノードの種類/関連付けられたマッピング列 |
|---|---|---|---|
sells |
adventureworks_orders | Employee / EmployeeID_FK |
Order / SalesOrderDetailID_K |
purchases |
adventureworks_orders | Customer / CustomerID_FK |
Order / SalesOrderDetailID_K |
contains |
adventureworks_orders | Order / SalesOrderDetailID_K |
Product / ProductID_FK |
isOfType |
adventureworks_products | Product / ProductID_K |
ProductSubcategory / SubcategoryID_FK |
belongsTo |
adventureworks_productsubcategories | ProductSubcategory / SubcategoryID_K |
ProductCategory / CategoryID_FK |
produces |
adventureworks_vendorproduct | Vendor / VendorID_FK |
Product / ProductID_FK |
グラフにエッジの種類を追加する
グラフにエッジを追加するには、次の手順に従います。
ノード間のリレーションシップを作成するには、[ エッジの追加] を選択します。
[ エッジの追加] で、適切な値の Adventure Works エッジ マッピング テーブルを参照してエッジを構成します。
- リレーションシップを説明するエッジ ラベル を入力します。
- [マッピング] テーブルを選択します。
- ソース ノードとそれに関連付けられているマッピング列を選択します。
- ターゲット ノードとそれに関連付けられているマッピング列を選択します。
![[エッジの追加] ダイアログを示すスクリーンショット。](media/quickstart/edge-add-sells.png)
たとえば、最初のエッジでは、次の値を使用します。
-
ラベル:
sells - マッピング テーブル: adventureworks_orders
-
ソース ノード:
Employee -
ソース ノード キーにリンクするマッピング テーブル列:
EmployeeID_FK -
ターゲット ノード:
Order -
ターゲット ノード キーにリンクするマッピング テーブル列:
SalesOrderDetailID_K
Important
複合キー (複数の列で構成される ID) を使用してノード タイプを構成した場合は、対応する複合キー列もここで選択する必要があります。
[ 確認] を選択して、グラフにエッジを追加します。
Adventure Works エッジ マッピング テーブルに一覧表示されている残りのすべてのエッジ タイプに対して、このプロセスを繰り返します。
![[エッジの追加] ダイアログを示すスクリーンショット。](media/quickstart/edge-add-sells.png#lightbox)

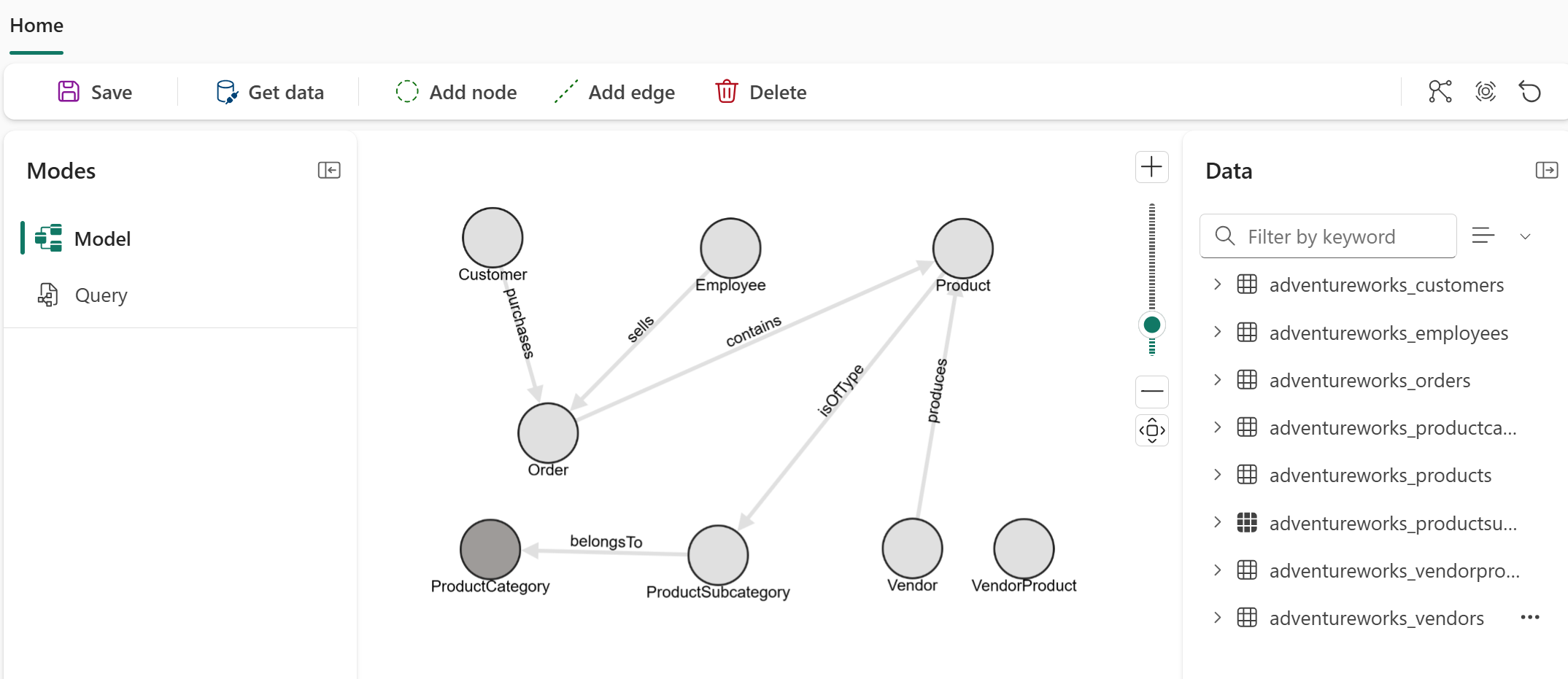

グラフに表示されるすべてのエッジの種類が表示されます。
グラフを読み込む
すべてのノード タイプとエッジ タイプを追加した後、グラフを読み込みます。
- [ 保存] を選択してグラフ モデルを確認し、OneLake からデータを読み込み、グラフを構築して、クエリの準備を整えます。 データのサイズによっては、このプロセスに時間がかかる場合があるため、しばらくお待ちください。 グラフが正常に読み込まれると、グラフ ビュー キャンバスにすべてのノードラベルとエッジ ラベルが表示されます。
Important
現時点では、モデルまたは基になるデータを変更するたびに ( [保存] を選択して) グラフを再読み込みする必要があります。
この時点で、グラフのすべてのノード タイプとエッジ タイプを定義しました。 これらのノードの種類とエッジの種類は、グラフ モデルのスキーマを形成します。 データを取り込んでノードとエッジを形成すると、グラフでクエリを実行する準備が整います。
