デザイナーエンティティの分割

このチュートリアルでは、Entity Framework Designer (EF Designer) を使用してモデルを変更して、エンティティ型を 2 つのテーブルにマップする方法について説明します。テーブルが共通キーを共有している場合は、エンティティを複数のテーブルにマップできます。エンティティ型を 2 つのテーブルにマッピングする場合に適用される概念は、エンティティ型を複数のテーブルにマッピングするように簡単に拡張できます。

次の図は、EF デザイナーを使用するときに使用されるメインウィンドウを示しています。

EF デザイナー

前提条件

Visual Studio 2012 または Visual Studio 2010、Ultimate、Premium、Professional、または Web Express エディション。

データベースを作成する

Visual Studio と共にインストールされるデータベースサーバーは、インストールした Visual Studio のバージョンによって異なります。

Visual Studio 2012 を使用している場合は、LocalDB データベースを作成します。
Visual Studio 2010 を使用している場合は、SQL Express データベースを作成します。

まず、1 つのエンティティに結合する 2 つのテーブルを含むデータベースを作成します。

Visual Studio を開く
サーバーエクスプローラーの表示 ->
[ データ接続] -> [接続の追加]を右クリックします。..
サーバーエクスプローラーからまだデータベースに接続したことがない場合は、データソースとしてMicrosoft SQL Serverを選択する必要があります。
インストールした LocalDB または SQL Express のいずれかに接続する
データベース名として EntitySplitting を入力します
[OK] を選択すると、新しいデータベースを作成するかどうかを確認するメッセージが表示されたら、[はい] を選択します。
新しいデータベースがサーバーエクスプローラーに表示されます
Visual Studio 2012 を使用している場合
- サーバーエクスプローラーでデータベースを右クリックし、[新しいクエリ] を選択します
- 次の SQL を新しいクエリにコピーし、クエリを右クリックして [実行] を選択します。
Visual Studio 2010 を使用している場合
- [データ -> Transact SQL エディター -> 新しいクエリ接続...]
- サーバー名として「.\SQLEXPRESS」と入力し、[OK] をクリックします。
- クエリエディターの上部にあるドロップダウンから EntitySplitting データベースを選択します
- 次の SQL を新しいクエリにコピーし、クエリを右クリックして [SQL の実行] を選択します。

CREATE TABLE [dbo].[Person] (
[PersonId] INT IDENTITY (1, 1) NOT NULL,
[FirstName] NVARCHAR (200) NULL,
[LastName] NVARCHAR (200) NULL,
CONSTRAINT [PK_Person] PRIMARY KEY CLUSTERED ([PersonId] ASC)
);

CREATE TABLE [dbo].[PersonInfo] (
[PersonId] INT NOT NULL,
[Email] NVARCHAR (200) NULL,
[Phone] NVARCHAR (50) NULL,
CONSTRAINT [PK_PersonInfo] PRIMARY KEY CLUSTERED ([PersonId] ASC),
CONSTRAINT [FK_Person_PersonInfo] FOREIGN KEY ([PersonId]) REFERENCES [dbo].[Person] ([PersonId]) ON DELETE CASCADE
);

プロジェクトを作成する

[ファイル] メニューの [新規作成] をポイントし、 [プロジェクト] をクリックします。
左側のウィンドウで、 Visual C# をクリックし、 コンソールアプリケーション テンプレートを選択します。
プロジェクトの名前として 「MapEntityToTablesSample 」と入力し、[OK] をクリック します。
最初のセクションで作成した SQL クエリを保存するように求められたら、[ いいえ ] をクリックします。

データベースに基づいてモデルを作成する

ソリューションエクスプローラーでプロジェクト名を右クリックし、[ 追加] をポイントして、[ 新しい項目] をクリックします。
左側のメニューから [データ] を選択し、[テンプレート] ペインの [ADO.NET Entity Data Model] を選択します。
ファイル名 として「MapEntityToTablesModel.edmx 」と入力し、[ 追加] をクリックします。
[モデルコンテンツの選択] ダイアログボックスで、[データベースから生成] を選択し、[次へ] をクリックします。
ドロップダウンから EntitySplitting 接続を選択し、[ 次へ] をクリックします。
[データベースオブジェクトの選択] ダイアログボックスで、[ テーブル ] ノードの横にあるチェックボックスをオンにします。これにより、 EntitySplitting データベースのすべてのテーブルがモデルに追加されます。
[完了] をクリックします。

モデルを編集するためのデザイン画面を提供するエンティティデザイナーが表示されます。

エンティティを 2 つのテーブルにマップする

この手順では、Person エンティティ型を更新して、Person テーブルと PersonInfo テーブルのデータを結合します。

**PersonInfo **エンティティの Email プロパティと Phone プロパティを選択し、 Ctrl キーを押しながら X キーを押します。
**Person **エンティティを選択し、 Ctrl + V キーを押します。
デザイン画面で PersonInfo エンティティを選択し、キーボードの Delete ボタンを押します。
モデルから PersonInfo テーブルを削除するかどうかを確認するメッセージが表示されたら、[いいえ] をクリックして、Person エンティティにマップします。

次の手順では 、[マッピングの詳細 ] ウィンドウが必要です。このウィンドウが表示されない場合は、デザイン画面を右クリックし、[ マッピングの詳細] を選択します。

Person エンティティの種類を選択し、[<] ウィンドウで>テーブルまたはビューの追加をクリックします。
ドロップダウンリストから **PersonInfo** を選択します。 [ マッピングの詳細] ウィンドウは既定の列マッピングで更新されます。これは、このシナリオでは問題ありません。

Person エンティティ型が Person テーブルと PersonInfo テーブルにマップされるようになりました。

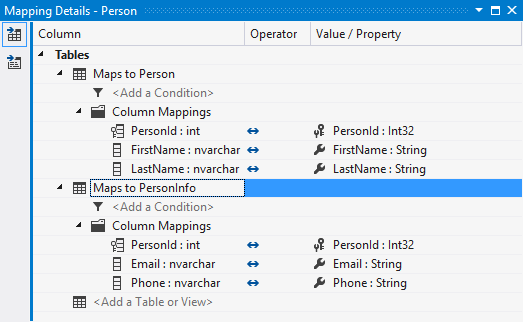

マッピング 2

モデルを使用する

Main メソッドに次のコードを貼り付けます。

    using (var context = new EntitySplittingEntities())
    {
        var person = new Person
        {
            FirstName = "John",
            LastName = "Doe",
            Email = "john@example.com",
            Phone = "555-555-5555"
        };

        context.People.Add(person);
        context.SaveChanges();

        foreach (var item in context.People)
        {
            Console.WriteLine(item.FirstName);
        }
    }

アプリケーションをコンパイルして実行します。

このアプリケーションを実行した結果、次の T-SQL ステートメントがデータベースに対して実行されました。

コンテキストを実行した結果、次の 2 つの INSERT ステートメントが実行されました。SaveChanges(). Person エンティティからデータを取得し、 Person テーブルと PersonInfo テーブル間で分割します。
次の SELECT は、データベース内のユーザーを列挙した結果として実行されました。 Person テーブルと PersonInfo テーブルのデータが結合されます。
