OT センサーの構成とアクティブ化

この記事は、IoT 用のMicrosoft Defenderを使用した OT 監視の展開パスを説明する一連の記事の 1 つであり、初期セットアップ設定を構成し、OT センサーをアクティブにする方法について説明します。

いくつかの初期セットアップ手順は、ブラウザーまたは CLI を使用して実行できます。

• スイッチからセンサーに物理ケーブルを接続してインターフェイスを正しく識別できる場合は、ブラウザーを使用します。 センサーの既定の設定と一致するようにネットワーク アダプターを再構成してください。
• 物理ケーブルを接続しなくてもネットワークの詳細がわかっている場合は、CLI を使用します。 iLo/iDrac 経由でのみセンサーに接続できる場合は、CLI を使用します

CLI を使用してセットアップを構成する場合でも、ブラウザーで最後のいくつかの手順を完了する必要があります。

前提条件

この記事の手順を実行するには、次のものが必要です。

• Azure portalで Defender for IoT にオンボードされた OT センサー。

• アプライアンスにインストールされている OT センサー ソフトウェア。 自分でソフトウェアをインストールしているか、構成済みのアプライアンスを購入していることを確認します。

• センサーのアクティブ化ファイル。 センサーのオンボード後にダウンロードされました。 デプロイする OT センサーごとに一意のアクティブ化ファイルが必要です。

  Azure portalからダウンロードされたすべてのファイルは、マシンが署名済み資産のみを使用するように、信頼のルートによって署名されます。

  注:

  アクティブ化ファイルの有効期限は、作成から 14 日後です。 センサーをオンボードしたが、有効期限が切れる前にアクティブ化ファイルをアップロードしなかった場合は、 新しいアクティブ化ファイルをダウンロードします。

• SSL/TLS 証明書。 自己署名証明書ではなく、CA 署名付き証明書を使用することをお勧めします。 詳細については、「 OT アプライアンスの SSL/TLS 証明書を作成する」を参照してください。

• センサーをインストールする物理または仮想アプライアンスにアクセスします。 詳細については、「必要なアプライアンス」を参照してください。

この手順は、デプロイ チームによって実行されます。

ブラウザーを使用してセットアップを構成する

ブラウザーを使用してセンサーのセットアップを構成するには、次の手順を実行します。

• センサー コンソールにサインインし、 管理者 ユーザー パスワードを変更する
• センサーのネットワークの詳細を定義する
• 監視するインターフェイスの定義
• センサーのアクティブ化
• SSL/TLS 証明書の設定の構成

センサー コンソールにサインインし、既定のパスワードを変更する

この手順では、OT センサー コンソールに初めてサインインする方法について説明します。 管理者ユーザーの既定のパスワードを変更するように求められます。

センサーにサインインするには:

1. ブラウザーで、 192.168.0.101 IP アドレスに移動します。これは、インストールの最後にセンサーに提供される既定の IP アドレスです。

   最初のサインイン ページが表示されます。 例:



2. 次の資格情報を入力し、[ ログイン] を選択します。

   • ユーザー名: admin
   • パスワード: admin

   管理者ユーザーの新しいパスワードを定義するように求められます。

3. [ 新しいパスワード ] フィールドに、新しいパスワードを入力します。 パスワードには、小文字と大文字のアルファベット、数字、および記号を含める必要があります。

   [ 新しいパスワードの確認 ] フィールドに新しいパスワードをもう一度入力し、[ 開始] を選択します。

   詳細については、「 既定の特権ユーザー」を参照してください。

Defender for IoT |[概要] ページが開き、[管理インターフェイス] タブが開きます。

センサー ネットワークの詳細を定義する

[ 管理インターフェイス ] タブで、次のフィールドを使用して、新しいセンサーのネットワークの詳細を定義します。

完了したら、[ 次へ: インターフェイスの構成 ] を選択して続行します。

監視するインターフェイスを定義する

[ インターフェイス構成] タブには、 センサーによって既定で検出されたすべてのインターフェイスが表示されます。 このタブを使用して、インターフェイスごとに監視をオンまたはオフにするか、インターフェイスごとに特定の設定を定義します。

[ インターフェイスの構成 ] タブで、監視対象のインターフェイスの設定を構成するには、次の操作を行います。

1. センサーで監視するインターフェイスの [有効/無効] トグルを選択します。 続行するには、少なくとも 1 つのインターフェイスを選択する必要があります。

   使用するインターフェイスがわからない場合は、[ Blink 物理インターフェイス LED ] ボタンを選択して、選択したポートをマシンで点滅させます。 スイッチに接続したインターフェイスのいずれかを選択します。

2. (省略可能)監視するインターフェイスごとに、[][詳細設定] ボタンを選択して、次のいずれかの設定を変更します。

   名前	説明
   Mode	次のいずれかを選択します。 - SPAN トラフィック (カプセル化なし) を使用して、既定の SPAN ポート ミラーリングを使用します。 - ERSPAN ミラーリングを使用している場合は、ERSPAN。 詳細については、「 OT センサーのトラフィック ミラーリング方法を選択する」を参照してください。
   説明	インターフェイスの説明 (省略可能) を入力します。 これについては、センサーの [システム設定] > [インターフェイスの構成 ] ページで後で確認できます。これらの説明は、各インターフェイスの目的を理解するのに役立つ場合があります。
   自動ネゴシエーション	物理マシンにのみ関連します。 このオプションを使用して、使用される通信方法の種類、またはコンポーネント間で通信方法が自動的に定義されるかどうかを判断します。 重要: この設定は、ネットワーク チームのアドバイスに基づいてのみ変更することをお勧めします。

   インターフェイスに ERSPAN トンネリングを追加するには:

   1. [ モード ] オプションで、ドロップダウン リストから [ トンネリング ] を選択します。

   2. トンネルを構成するには、次の OT センサーの詳細を更新します。

      • 説明 (省略可能)。
      • インターフェイス IP。
      • サブネット。

   例:



3. [保存] を選択し、変更内容を保存します。

4. [ 次へ: 再起動] > を選択して続行し、[ 再起動を開始 ] を選択してセンサー コンピューターを再起動します。 センサーが再び起動すると、前にセンサー IP アドレス として定義した IP アドレスに自動的にリダイレクトされます。

   [ キャンセル] を 選択して再起動を待機します。

OT センサーをアクティブ化する

この手順では、新しい OT センサーをアクティブにする方法について説明します。

これまで CLI を使用して初期設定を 構成していた場合は、この手順でブラウザー ベースの構成を開始します。 センサーの再起動後、同じ Defender for IoT にリダイレクトされます 。 |[概要 ] ページの [ アクティブ化 ] タブに移動します。

センサーをアクティブにするには:

1. [アクティブ化] タブで、[アップロード] を選択して、Azure portalからダウンロードしたセンサーのアクティブ化ファイルをアップロードします。
2. [使用条件] オプションを選択し、[ アクティブ化] を選択します。
3. [ 次へ: 証明書] を選択します。

アクティブ化プロセス中にクラウドベースのセンサーとAzure portalの間に接続の問題があり、アクティブ化が失敗する場合は、[アクティブ化] ボタンの下にメッセージが表示されます。 接続の問題を解決するには、[ 詳細情報 ] を選択し、[ クラウド接続 ] ウィンドウが開きます。 このウィンドウには、問題の原因とそれを解決するための推奨事項が一覧表示されます。

問題を解決しなくても、[ 次へ: 証明書] を選択することで、次のステージに進むことができるようになります。

次のステージに移行する前に修正する必要がある唯一の接続の問題は、時間ドリフトが検出され、センサーがクラウドに同期されない場合です。 この場合、次のステージに進む前に、推奨事項で説明されているように、センサーを正しく同期する必要があります。

SSL/TLS 証明書の設定を定義する

[ 証明書 ] タブを使用して、OT センサーに SSL/TLS 証明書をデプロイします。 すべての運用環境で CA 署名付き証明書 を使用することをお勧めします。

SSL/TLS 証明書の設定を定義するには:

1. [ 証明書 ] タブで、[ 信頼された CA 証明書のインポート (推奨)] を選択して、CA 署名付き証明書をデプロイします。

   証明書の名前と パスフレーズを入力し、[ アップロード ] を選択して秘密キー ファイル、証明書ファイル、およびオプションの証明書チェーン ファイルをアップロードします。

   ファイルをアップロードした後、ページを更新する必要がある場合があります。 詳細については、「 証明書のアップロード エラーのトラブルシューティング」を参照してください。

   詳細については、「 オンプレミス リソースの SSL/TLS 証明書要件 」および「 OT アプライアンス用の SSL/TLS 証明書を作成する」を参照してください。

   ヒント

   テスト環境で作業している場合は、インストール中にローカルで生成される自己署名証明書を使用することもできます。 自己署名証明書を使用する場合は、推奨事項に関する [確認 ] オプションを必ず選択してください。

   詳細については、「 SSL/TLS 証明書の管理」を参照してください。

2. [ 完了] を選択 して初期セットアップを完了し、センサー コンソールを開きます。

CLI を使用してセットアップを構成する

CLI を使用して次の初期セットアップ設定を構成するには、次の手順に従います。

• センサー コンソールにサインインし、新しい 管理者 ユーザー パスワードを設定する
• センサーのネットワークの詳細を定義する
• 監視するインターフェイスの定義

ブラウザーでの SSL/TLS 証明書設定のアクティブ化と構成に進みます。

CLI を使用して初期セットアップ設定を構成するには:

1. インストール画面で、既定のネットワークの詳細が表示されたら、 Enter キーを押して続行します。

2. D4Iot login プロンプトで、次の既定の資格情報でサインインします。

   • ユーザー名: admin
   • パスワード: admin

   パスワードを入力しても、パスワード文字は画面に表示されません。 必ず慎重に入力してください。

3. プロンプトで、 管理者 ユーザーの新しいパスワードを入力します。 パスワードには、小文字と大文字のアルファベット、数字、および記号を含める必要があります。

   パスワードの確認を求められたら、新しいパスワードをもう一度入力します。 詳細については、「 既定の特権ユーザー」を参照してください。

4. パスワードを変更すると、 Sensor Config ウィザードが自動的に開始されます。 手順 5 に進みます。

   以降の機会にログインする場合は、手順 4 に進みます。

5. Sensor Config ウィザードを起動するには、プロンプトで「network reconfigure」と入力します。 cyberx ユーザーを使用している場合は、「 ERSPAN=1 python3 -m cyberx.config.configure」と入力します。

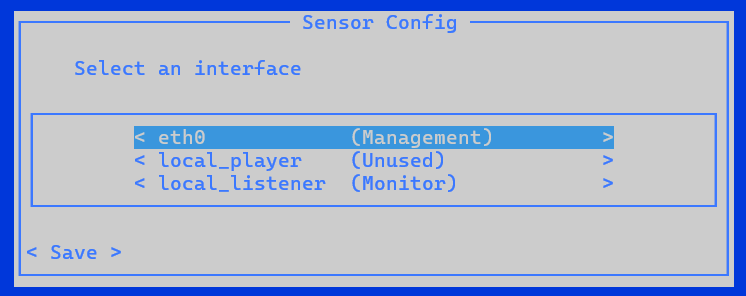

6. Sensor Config画面には、インターフェイスの現在のセットアップが表示されます。 1 つのインターフェイスが管理インターフェイスとして設定されていることを確認します。 このウィザードでは、上下の矢印を使用して移動し、 SPACE バーを使用してオプションを選択します。 Enter キーを押して次の画面に進みます。

   次のように、構成するインターフェイスを選択します。



7. Select type画面で、このインターフェイスの新しい構成の種類を選択します。

インターフェイスは、 管理、 モニター、 トンネル 、または 未使用として設定できます。 インターフェイスを一時的な設定として [未使用] に設定するか、リセットするか、元のセットアップで間違いが発生した場合に設定できます。

1. 管理インターフェイスを構成するには:

   1. インターフェイスを選択します。

   2. [ 管理] を選択します。

   3. センサーの IP アドレス、 DNS サーバー の IP アドレス、および既定の ゲートウェイ IP アドレスを入力します。



   4. [ 戻る] を選択します。

2. Monitor インターフェイスを構成するには:

   1. インターフェイスを選択します。
   2. [ モニター] を選択します。 センサー構成画面が更新されます。

3. ERSPAN Tunnel インターフェイスを構成するには:

   1. [インターフェイス IP] を選択し、 IP とサブネットの詳細 を 追加します。

   2. [確認] を選択します。

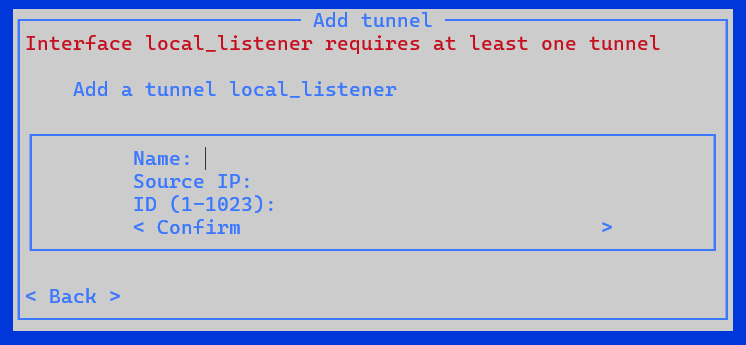

   3. [トンネル] を選択し、名前、ソース IP、1 から 1023 の間に番号が付いた ID を追加します。



   4. [確認] を選択します。

4. インターフェイスを 未使用として構成するには:

   1. インターフェイスを選択します。
   2. 既存の状態を選択します。
   3. [ 未使用] を選択します。 センサー構成画面が更新されます。

5. すべてのインターフェイスを構成したら、[保存] を選択 します。

自動バックアップ フォルダーの場所

センサーによってバックアップ フォルダーが自動的に作成されます。 マウントされたバックアップの場所を変更するには、次の手順を実行する必要があります。

1. 管理者ユーザーを使用してセンサーにログインします。
2. CLI インターフェイスに次のコードを入力します。 system backup path し、パスの場所 (例: /opt/sensor/backup) を追加します。
3. バックアップは自動的に実行され、最大 1 分かかる場合があります。
