Azure ポータルを使用して、Azure SQL Databaseから Azure Blobストレージへデータを増分的に読み込む

適用対象: Azure Data Factory Azure Synapse Analytics

ヒント

Data Factory in Microsoft Fabric は、よりシンプルなアーキテクチャ、組み込みの AI、および新機能を備えた次世代のAzure Data Factoryです。データ統合を初めて使用する場合は、Fabric Data Factory から始めます。既存の ADF ワークロードをFabricにアップグレードして、データサイエンス、リアルタイム分析、レポートの新機能にアクセスできます。

Fabric無料試用版を開始します。
Azure Data Factory から Microsoft Fabric の Data Factory へのアップグレード

このチュートリアルでは、Azure SQL Database内のテーブルから BLOB ストレージに差分データを読み込むパイプラインを使用してAzure Data Factory Azure作成します。

このチュートリアルでは、以下の手順を実行します。

基準値を格納するためのデータストアを準備します。
データファクトリを作成します。
リンクされたサービスを作成します。
ソースデータセット、シンクデータセット、および基準値データセットを作成します。
パイプラインを作成します。
パイプラインを実行します。
パイプラインの実行状況を監視します。
結果の確認
ソースにデータを追加します。
パイプラインを再実行します。
2 回目のパイプラインの実行を監視します
2 回目の実行の結果を確認します

概要

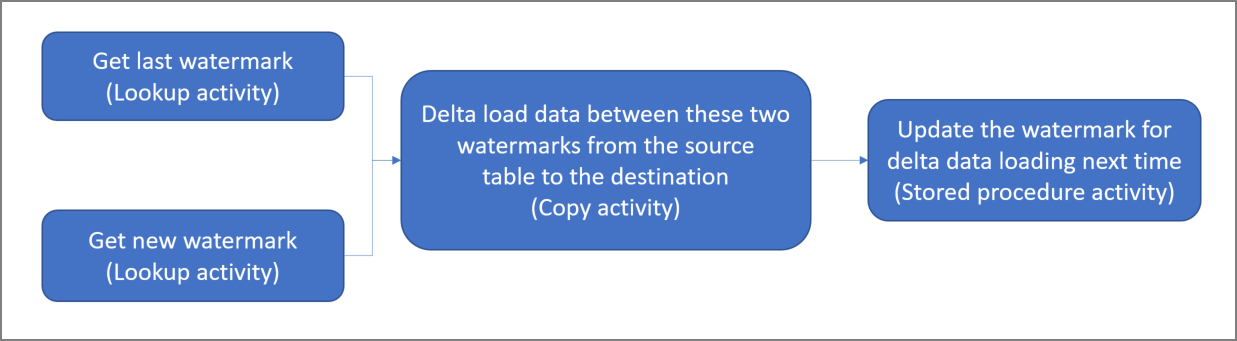

ソリューションの概略図を次に示します。

データを段階的に読み込む

このソリューションを作成するための重要な手順を次に示します。

基準値列を選択する。ソースデータストアのいずれか 1 つの列を選択します。実行ごとに新しいレコードまたは更新されたレコードを切り分ける目的で使用されます。通常、行が作成または更新されると、選択されたこの列のデータ（例えば、last_modify_timeやID）は増えていきます。この列の最大値が基準値として使用されます。
基準値を格納するためのデータストアを準備する。このチュートリアルでは、SQL データベースに基準値を格納します。
次のワークフローを含んだパイプラインを作成する。

このソリューションのパイプラインには、次のアクティビティがあります。
- 2 つのルックアップアクティビティを作成する。最初のルックアップアクティビティは、最新のウォーターマーク値を取得するために使います。 2 つ目のルックアップアクティビティは、新しい基準値を取得するために使用します。これらの基準値は、コピーアクティビティに渡されます。
- 基準値列の値が古い基準値より大きく、新しい基準値より小さい行をソースデータストアからコピーするCopy アクティビティを作成します。その差分データが、ソースデータストアから新しいファイルとして BLOB ストレージにコピーされます。
- ストアドプロシージャ― アクティビティを作成する。これはパイプラインの次回実行に備えて基準値を更新するためのアクティビティです。

Azure サブスクリプションをお持ちでない場合は、開始する前に free アカウントを作成してください。

前提条件

Azure SQL Database。ソースデータストアとして使うデータベースです。 Azure SQL Databaseにデータベースがない場合は、Azure SQL Database でデータベースを作成するの手順を参照してください。
Azure Storage。あなたはシンクデータストアとしてBLOBストレージを使用します。 Azure ストレージアカウントがない場合の作成手順については、「ストレージアカウントの作成」を参照してください。 adftutorial という名前のコンテナーを作成します。

SQL データベースにデータソーステーブルを作成する

SQL Server Management Studioを開きます。 サーバーエクスプローラーで目的のデータベースを右クリックし、 [新しいクエリ] を選択します。

SQL データベースに対して次の SQL コマンドを実行し、data_source_table という名前のテーブルをデータソースストアとして作成します。

create table data_source_table
(
    PersonID int,
    Name varchar(255),
    LastModifytime datetime
);

INSERT INTO data_source_table
    (PersonID, Name, LastModifytime)
VALUES
    (1, 'aaaa','9/1/2017 12:56:00 AM'),
    (2, 'bbbb','9/2/2017 5:23:00 AM'),
    (3, 'cccc','9/3/2017 2:36:00 AM'),
    (4, 'dddd','9/4/2017 3:21:00 AM'),
    (5, 'eeee','9/5/2017 8:06:00 AM');

このチュートリアルでは、LastModifytime を基準値列として使用します。データソースストアに格納されているデータを次の表に示します。

PersonID | Name | LastModifytime
-------- | ---- | --------------
1        | aaaa | 2017-09-01 00:56:00.000
2        | bbbb | 2017-09-02 05:23:00.000
3        | cccc | 2017-09-03 02:36:00.000
4        | dddd | 2017-09-04 03:21:00.000
5        | eeee | 2017-09-05 08:06:00.000

高基準値の格納用としてもう 1 つテーブルを SQL データベースに作成する

SQL データベースに対して次の SQL コマンドを実行し、基準値の格納先として watermarktable という名前のテーブルを作成します。
```
create table watermarktable
(

TableName varchar(255),
WatermarkValue datetime,
);
```
ソースデータストアのテーブル名と組み合わせて高基準値の既定値を設定します。このチュートリアルでは、テーブル名は data_source_table です。
```
INSERT INTO watermarktable
VALUES ('data_source_table','1/1/2010 12:00:00 AM')
```

watermarktable テーブル内のデータを確認します。

Select * from watermarktable

出力:

TableName  | WatermarkValue
----------  | --------------
data_source_table | 2010-01-01 00:00:00.000

SQL データベースにストアドプロシージャを作成する

次のコマンドを実行して、SQL データベースにストアドプロシージャを作成します。

CREATE PROCEDURE usp_write_watermark @LastModifiedtime datetime, @TableName varchar(50)
AS

BEGIN

UPDATE watermarktable
SET [WatermarkValue] = @LastModifiedtime
WHERE [TableName] = @TableName

END

Data Factory の作成

Microsoft EdgeまたはGoogle Chrome Web ブラウザーを起動します。現在、Data Factory UI は、Microsoft Edgeおよび Google Chrome Web ブラウザーでのみサポートされています。
上部のメニューで、 リソースの作成>Analytics>Data Factory を選択します。
[新しいデータファクトリ] ページで、 [名前] に「ADFIncCopyTutorialDF」と入力します。

Azure Data Factoryの名前は、グローバルに一意である必要があります。赤い感嘆符と次のエラーが表示される場合は、データファクトリの名前を変更して (yournameADFIncCopyTutorialDF など)、作成し直してください。 Data Factory アーティファクトの名前付け規則については、Data Factory の名前付け規則に関する記事を参照してください。

データファクトリ名 "ADFIncCopyTutorialDF" は利用できません
データファクトリを作成するAzure サブスクリプションを選択します。
[リソースグループ] について、次の手順のいずれかを行います。
- [Use existing (既存のものを使用)] を選択し、ドロップダウンリストから既存のリソースグループを選択します。
- [新規作成] を選択し、リソースグループの名前を入力します。

  リソースグループの詳細については、「リソースグループを使用してAzure リソースを管理するを参照してください。
バージョンとして [V2] を選択します。
データファクトリの場所を選択します。サポートされている場所のみがドロップダウンリストに表示されます。データファクトリで使用されるデータストア (Azure Storage、Azure SQL Database、Azure SQL Managed Instanceなど) とコンピューティング (HDInsight など) は、他のリージョンに置くことができます。
Create をクリックしてください。
作成が完了すると、図に示されているような [Data Factory] ページが表示されます。

Azure Data Factoryのホームページで、Azure Data Factory Studioを開くタイルがあります。
Open Azure Data Factory Studio タイルで Open を選択して、別のタブでAzure Data Factoryユーザーインターフェイス (UI) を起動します。

パイプラインを作成する

このチュートリアルでは、2 つのルックアップアクティビティ、1 つのCopy アクティビティ、1 つの StoredProcedure アクティビティが 1 つのパイプラインにチェーンされたパイプラインを作成します。

Data Factory UI のホームページで、 [Orchestrate](調整) タイルをクリックします。
[全般] パネルの [プロパティ] で、 [名前] に「IncrementalCopyPipeline」を指定します。次に、右上隅にある [プロパティ] アイコンをクリックしてパネルを折りたたみます。
古い基準値を取得するための最初の検索アクティビティを追加します。 [アクティビティ] ツールボックスで [General](一般) を展開し、パイプラインデザイナー画面に [検索] アクティビティをドラッグアンドドロップします。アクティビティの名前を LookupOldWaterMarkActivity に変更します。
[設定] タブに切り替えて、 [Source Dataset](ソースデータセット) の [+ 新規] をクリックします。この手順では、watermarktable 内のデータを表すデータセットを作成します。このテーブルには、前のコピー操作で使用されていた古い基準が含まれています。
New Dataset ウィンドウで、Azure SQL Database を選択し、Continue をクリックします。データセット用の新しいウィンドウが表示されます。
データセットの [プロパティの設定] ウィンドウで、 [名前] に「WatermarkDataset」と入力します。
[リンクされたサービス] で [新規] を選択して、次の手順を実行します。
1. [名前] に「AzureSqlDatabaseLinkedService」と入力します。
2. [サーバー名] で、サーバーを選択します。
3. ドロップダウンリストから [データベース名] を選択します。
4. [ユーザー名] と [パスワード] を入力します。
5. SQL データベースへの接続をテストするために、 [テスト接続] をクリックします。
6. [完了] をクリックします。
7. [リンクされたサービス] で AzureSqlDatabaseLinkedService が選択されていることを確認します。

  $[New linked service]$新しいリンクされたサービス$ ウィンドウ$
8. [完了] を選択します。
[接続] タブで、 [テーブル] に [dbo].[watermarktable] を選択します。テーブル内のデータをプレビューする場合は、 [データのプレビュー] をクリックします。
上部のパイプラインタブをクリックするか、左側のツリービューでパイプラインの名前をクリックして、パイプラインエディターに切り替えます。 [検索] アクティビティのプロパティウィンドウで、 [Source Dataset](ソースデータセット) フィールドで [WatermarkDataset] が選択されていることを確認します。
[アクティビティ] ツールボックスで [General](一般) を展開し、パイプラインデザイナー画面にもう一つの [検索] アクティビティをドラッグアンドドロップし、プロパティウィンドウの [General](一般) タブで名前を「LookupNewWaterMarkActivity」に設定します。この検索アクティビティは、ターゲットにコピーされるソースデータを持つテーブルから新しい基準値を取得します。
2 つ目の [検索] アクティビティのプロパティウィンドウで [設定] タブに切り替え、 [新規] をクリックします。新しい基準値 (LastModifyTime の最大値) が含まれているソーステーブルを指すデータセットを作成します。
New Dataset ウィンドウで、Azure SQL Database を選択し、Continue をクリックします。
[プロパティの設定] ウィンドウで、 [名前] に「SourceDataset」と入力します。 [リンクされたサービス] で [AzureSqlDatabaseLinkedService] を選択します。
[dbo].[data_source_table] をテーブル名として選択します。チュートリアルの後の方で、このデータセットに対してクエリを指定します。クエリは、この手順で指定するテーブルで優先されます。
[完了] を選択します。
上部のパイプラインタブをクリックするか、左側のツリービューでパイプラインの名前をクリックして、パイプラインエディターに切り替えます。 [検索] アクティビティのプロパティウィンドウで、 [Source Dataset](ソースデータセット) フィールドで [SourceDataset] が選択されていることを確認します。
[クエリの使用] フィールドで [クエリ] を選択し、次のクエリを入力します。単に data_source_table で LastModifytime の最大値を選択しています。また、 [First row only](先頭行のみ) チェックボックスがオンになっていることを確認してください。
```
select MAX(LastModifytime) as NewWatermarkvalue from data_source_table
```
[アクティビティ] ツールボックスで [Move & Transform]$移動と変換$ を展開し、[アクティビティ] ツールボックスから [コピー] アクティビティをドラッグアンドドロップして、名前を「IncrementalCopyActivity」に設定します。
両方のルックアップアクティビティをコピーアクティビティに接続するには、ルックアップアクティビティに付随する緑色のボタンをコピーアクティビティまでドラッグします。 Copy アクティビティの境界線の色が青に変わったら、マウスボタンを離します。

Connection Lookup アクティビティを Copy アクティビティに接続します
Copy アクティビティ を選択し、Properties ウィンドウにアクティビティのプロパティが表示されることを確認します。

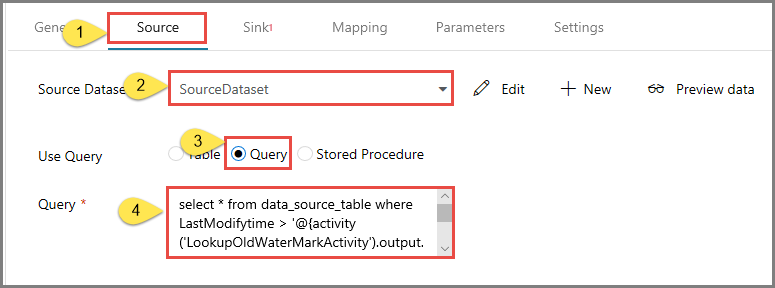

[プロパティ] ウィンドウで [ソース] タブに切り替え、以下の手順を実行します。
1. [Source Dataset](ソースデータセット) フィールドで [SourceDataset] を選択します。
2. [クエリの使用] フィールドで [クエリ] を選択します。
3. [クエリ] フィールドに次の SQL クエリを入力します。
```
select * from data_source_table where LastModifytime > '@{activity('LookupOldWaterMarkActivity').output.firstRow.WatermarkValue}' and LastModifytime <= '@{activity('LookupNewWaterMarkActivity').output.firstRow.NewWatermarkvalue}'
```
[シンク] タブに切り替えて、 [Sink Dataset](シンクデータセット) フィールドの [+ 新規] をクリックします。
このチュートリアルでは、シンクデータストアの種類は Azure Blob Storage です。したがって、Azure Blob Storage を選択し、New Dataset ウィンドウで Continue をクリックします。
[形式の選択] ウィンドウでデータの形式の種類を選択し、 [続行] をクリックします。
[プロパティの設定] ウィンドウで、 [名前] に「SinkDataset」と入力します。 [リンクされたサービス] で [+ 新規] を選択します。この手順では、Azure Blob Storage への接続 (リンクされたサービス) を作成します。
新しいリンクされたサービス (Azure Blob Storage) ウィンドウで、次の手順を実行します。
1. [名前] に「AzureStorageLinkedService」と入力します。
2. [ストレージアカウント名] で、使用する Azure ストレージアカウントを選択します。
3. 接続をテストし、 [完了] をクリックします。
[プロパティの設定] ウィンドウで、 [リンクされたサービス] に [AzureStorageLinkedService] が選択されていることを確認します。 [完了] を選択します。
SinkDataset の [接続] タブに移動して、次の手順を実行します。
1. [ファイルパス] フィールドに「adftutorial/incrementalcopy」と入力します。 adftutorial は BLOB コンテナー名であり、incrementalcopy はフォルダー名です。このスニペットは、BLOB ストレージに adftutorial という名前の BLOB コンテナーがあることを前提としています。このコンテナーが存在しない場合は作成するか、既存のコンテナーの名前を設定してください。出力フォルダーが存在しない場合Azure Data Factoryincrementalcopy が自動的に作成されます。 [ファイルパス] の [参照] ボタンを使用して、BLOB コンテナー内のフォルダーに移動することもできます。
2. [ファイルパス] フィールドのファイル部分で [動的なコンテンツの追加 [Alt+P]] を選択し、表示されたウィンドウで「@CONCAT('Incremental-', pipeline().RunId, '.txt')」と入力します。 [完了] を選択します。ファイル名は、式を使用して動的に生成されます。各パイプラインの実行には、一意の ID があります。 Copy アクティビティは、実行 ID を使用してファイル名を生成します。
上部のパイプラインタブをクリックするか、左側のツリービューでパイプラインの名前をクリックして、パイプライン エディターに切り替えます。
[アクティビティ] ツールボックスで [General](一般) を展開し、 [アクティビティ] ツールボックスからパイプラインデザイナー画面に [ストアドプロシージャ] アクティビティをドラッグアンドドロップします。 [コピー] アクティビティの緑 (成功) の出力を [ストアドプロシージャ] アクティビティに接続します。
パイプラインデザイナーで [ストアドプロシージャアクティビティ] を選択し、その名前を StoredProceduretoWriteWatermarkActivity に変更します。
[SQL Account](SQL アカウント) タブに切り替えて、 [リンクされたサービス] で [AzureSqlDatabaseLinkedService] を選択します。

[ストアドプロシージャ] タブに切り替えて、次の手順を実行します。

[ストアドプロシージャ名] に [usp_write_watermark] を選択します。

ストアドプロシージャのパラメーターの値を指定するには、 [Import parameter](インポートパラメーター) をクリックし、各パラメーターに次の値を入力します。

名前	タイプ	価値
最終更新時刻	日付と時間	@{activity('LookupNewWaterMarkActivity').output.firstRow.NewWatermarkvalue}
テーブル名	糸	@{activity('LookupOldWaterMarkActivity').output.firstRow.TableName}

ストアドプロシージャアクティビティ - ストアドプロシージャの設定

パイプライン設定を検証するには、ツールバーの [検証] をクリックします。検証エラーがないことを確認します。 [Pipeline Validation Report](パイプライン検証レポート) ウィンドウを閉じるには、>> をクリックします。
Azure Data Factory サービスにエンティティ (リンクされたサービス、データセット、パイプライン) を発行するには、 [すべて公開] ボタンを選択します。発行が成功したというメッセージが表示されるまで待機します。

パイプラインの実行をトリガーする

ツールバーの [トリガーの追加] をクリックし、 [Trigger Now](今すぐトリガー) をクリックします。
[Pipeline Run](パイプラインの実行) ウィンドウで [完了] を選択します。

パイプラインの実行を監視する

左側で [監視] タブに切り替えます。手動トリガーによってトリガーされたパイプラインの実行の状態を確認します。 [パイプライン名] 列のリンクを使用して、実行の詳細を表示したりパイプラインを再実行したりできます。
パイプラインの実行に関連付けられているアクティビティの実行を表示するには、 [パイプライン名] 列のリンクを選択します。アクティビティの実行の詳細を確認するには、 [ACTIVITY NAME](アクティビティ名) 列の [詳細] リンク (眼鏡アイコン) を選択します。再度パイプラインの実行ビューに移動するには、一番上にある [すべてのパイプラインの実行] を選択します。表示を更新するには、 [最新の情報に更新] を選択します。

結果の確認

Azure Storage Explorer。 adftutorial コンテナーの incrementalcopy フォルダーに出力ファイルが作成されていることを確認します。

出力ファイルを開き、すべてのデータが data_source_table から BLOB ファイルにコピーされていることを確認します。

1,aaaa,2017-09-01 00:56:00.0000000
2,bbbb,2017-09-02 05:23:00.0000000
3,cccc,2017-09-03 02:36:00.0000000
4,dddd,2017-09-04 03:21:00.0000000
5,eeee,2017-09-05 08:06:00.0000000

watermarktable の最新の値をチェックします。基準値が更新されたことを確認できます。
```
Select * from watermarktable
```
出力内容は次のとおりです。
```
| TableName | WatermarkValue |
| --------- | -------------- |
| data_source_table | 2017-09-05	8:06:00.000 |
```

ソースにデータを追加する

データベース (データソースストア) に新しいデータを挿入します。

INSERT INTO data_source_table
VALUES (6, 'newdata','9/6/2017 2:23:00 AM')

INSERT INTO data_source_table
VALUES (7, 'newdata','9/7/2017 9:01:00 AM')

データベース内の更新されたデータは次のとおりです。

PersonID | Name | LastModifytime
-------- | ---- | --------------
1 | aaaa | 2017-09-01 00:56:00.000
2 | bbbb | 2017-09-02 05:23:00.000
3 | cccc | 2017-09-03 02:36:00.000
4 | dddd | 2017-09-04 03:21:00.000
5 | eeee | 2017-09-05 08:06:00.000
6 | newdata | 2017-09-06 02:23:00.000
7 | newdata | 2017-09-07 09:01:00.000

もう一つのパイプラインの実行をトリガーする

[編集] タブに切り替えます。デザイナーでパイプラインが開かれていない場合は、ツリービューでパイプラインをクリックします。
ツールバーの [トリガーの追加] をクリックし、 [Trigger Now](今すぐトリガー) をクリックします。

2 回目のパイプラインの実行を監視します

左側で [監視] タブに切り替えます。手動トリガーによってトリガーされたパイプラインの実行の状態を確認します。 [パイプライン名] 列のリンクを使用して、アクティビティの詳細を表示したりパイプラインを再実行したりできます。
パイプラインの実行に関連付けられているアクティビティの実行を表示するには、 [パイプライン名] 列のリンクを選択します。アクティビティの実行の詳細を確認するには、 [ACTIVITY NAME](アクティビティ名) 列の [詳細] リンク (眼鏡アイコン) を選択します。再度パイプラインの実行ビューに移動するには、一番上にある [すべてのパイプラインの実行] を選択します。表示を更新するには、 [最新の情報に更新] を選択します。

2 つ目の出力を検証する

BLOB ストレージで、別のファイルが作成されたことを確認します。このチュートリアルでは、Incremental-<GUID>.txt が新しいファイルの名前になります。このファイルを開くと、2 行のレコードが確認できます。
```
6,newdata,2017-09-06 02:23:00.0000000
7,newdata,2017-09-07 09:01:00.0000000
```

watermarktable の最新の値をチェックします。基準値が再び更新されたことを確認できます。

Select * from watermarktable

サンプル出力:

| TableName | WatermarkValue |
| --------- | -------------- |
| data_source_table | 2017-09-07 09:01:00.000 |

このチュートリアルでは、以下の手順を実行しました。

基準値を格納するためのデータストアを準備します。
データファクトリを作成します。
リンクされたサービスを作成します。
ソースデータセット、シンクデータセット、および基準値データセットを作成します。
パイプラインを作成します。
パイプラインを実行します。
パイプラインの実行状況を監視します。
結果の確認
ソースにデータを追加します。
パイプラインを再実行します。
2 回目のパイプラインの実行を監視します
2 回目の実行の結果を確認します

このチュートリアルでは、パイプラインで SQL Database 内の単一のテーブルから BLOB ストレージにデータをコピーしました。次のチュートリアルに進み、SQL Server データベース内の複数のテーブルから SQL Database にデータをコピーする方法について説明します。

SQL Server の複数のテーブルから Azure SQL Database にデータを段階的にロードする
