Messaggio Status-Control (ACKLUA)

Quando un'applicazione luA (Logical Unit Application) invia un messaggio status-Control in ingresso al nodo locale, il verbo LUA usato per inviare il messaggio non può essere completato finché il nodo locale non riconosce il messaggio. Per questo motivo, il nodo locale risponderà sempre all'applicazione LUA dopo aver completato il controllo dell'invio del messaggio in ingresso. Se il messaggio in ingresso supera i controlli di invio del nodo locale e il messaggio SNA corrispondente verrà inviato all'host, il nodo locale invia un controllo di stato (...) Messaggio ACKLUA all'applicazione per indicare questo. Si noti che il messaggio ACKLUA non implica che il messaggio SNA sia stato inviato correttamente all'host o che l'host lo abbia ricevuto.

Formato del messaggio Status-Control(...) ACKLUA è illustrato in Status-Control(...) ACKLUA. Si noti che l'uso del campo della chiave del messaggio in Status-Control(...) ACKLUA è diverso da altri messaggi di controllo dello stato . Contiene il numero di sequenza dall'intestazione di trasmissione (TH) del messaggio Status-Control inviato dall'applicazione LUA, non la chiave del messaggio.

Se il messaggio in ingresso fallisce il controllo dell'invio dai nodi locali, verrà restituito un messaggio di Status-Control(...) Negative-Acknowledge-2 come per le applicazioni non-LUA. Viene quindi segnalato all'applicazione LUA tramite un codice di ritorno non OK al verbo LUA che ha inviato il messaggio.

Le tre figure seguenti illustrano il protocollo di riconoscimento ACKLUA per messaggi diversi che l'applicazione può inviare.

Nella prima figura, l'applicazione invia un messaggio di Richiesta di Controllo di Stato (...) che supera i controlli di invio del nodo locale.

L'applicazione invia un messaggio di richiesta Status-Control()

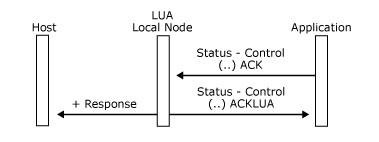

Nella figura seguente, l'applicazione invia un messaggio di controllo di stato (...) Conferma che supera i controlli di invio del nodo locale.

L'applicazione invia un controllo di stato (...) Conferma messaggio

Nella figura seguente, l'applicazione invia un messaggio Stato di controllo(...) Negazione di riscontro-1 che supera i controlli di invio del nodo locale.

L'applicazione invia un messaggio Status-Control() di riconoscimento negativo-1
