Unités logiques et sessions

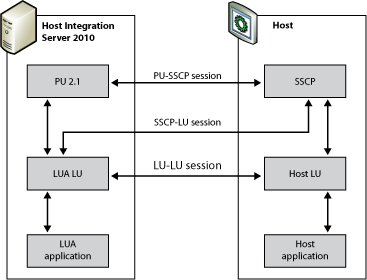

La figure suivante montre les composants SNA requis pour les communications de l’application d’unité logique (LUA).

Composants SNA requis pour les communications LUA

Une application LUA utilise une lu locale, qui utilise Host Integration Server pour communiquer avec le système hôte. Il existe trois sessions progressives lorsque Host Integration Server se connecte au nœud hôte :

• Session PU-SSCP, entre l’unité physique Host Integration Server (PU) et le point de contrôle des services système de l’hôte (SSCP). Cela est principalement utilisé pour les informations de diagnostic. Les communications LUA nécessitent uniquement les fonctionnalités de PU 2.0. Host Integration Server fournit ces fonctionnalités, ainsi que les fonctionnalités supplémentaires incluses dans PU 2.1.

• La session SSCP-LU, entre l'unité logique LUA de l'ordinateur et le SSCP. Cet outil est utilisé pour contrôler l'unité logique.

• Session LU-LU, entre l’unité logique LUA sur l’ordinateur et l’unité logique hôte. Cela est utilisé pour le transfert de données entre l’ordinateur et l’application hôte.

  LUA permet aux applications d’envoyer et de recevoir des données sur la session SSCP-LU et sur la session LU-LU. Une application LUA peut envoyer des données sur cette session à l’aide du verbe de service commun TRANSFER_MS_DATA. LUA ne fournit pas d’accès à la session PU-SSCP.

  Les sessions SSCP et LU fournissent chacune deux priorités de messages, normales et accélérées. Les messages accélérés sont prioritaires sur les autres messages qui attendent d’être transmis sur la même session. Il existe quatre flux différents sur lesquels un message peut être envoyé ou reçu :

• Session SSCP (flux accéléré)

• Session LU (flux accéléré)

• Session SSCP (normal flux)

• Session LU (flux normal)

  Le flux normal de session LU contient la plupart des données. Les autres flux sont utilisés uniquement à des fins de contrôle.
