Status-Control (ACKLUA)-Nachricht

Wenn eine LUA-Anwendung (Logical Unit Application) eine Statussteuerungsnachricht eingehende an den lokalen Knoten sendet, kann das ZUM Senden der Nachricht verwendete LUA-Verb erst abgeschlossen werden, wenn der lokale Knoten die Nachricht bestätigt. Aus diesem Gründen antwortet der lokale Knoten immer auf die LUA-Anwendung, nachdem sie die Sendeüberprüfung der eingehenden Nachricht abgeschlossen hat. Wenn die eingehende Nachricht die Sendeprüfungen des lokalen Knotens übergibt und die entsprechende SNA-Nachricht an den Host gesendet wird, sendet der lokale Knoten ein Statussteuerelement(...) ACKLUA-Nachricht an die Anwendung, um dies anzugeben. Beachten Sie, dass die ACKLUA-Nachricht nicht impliziert, dass die SNA-Nachricht erfolgreich an den Host gesendet wurde oder dass der Host sie empfangen hat.

Das Format der Status-Control(...) ACKLUA-Nachricht wird in Status-Control(...) ACKLUA erläutert. Beachten Sie, dass die Verwendung des Nachrichtenschlüsselfelds in status-Control(...) ACKLUA unterscheidet sich von anderen Statussteuerungsmeldungen . Sie enthält die Sequenznummer aus dem Übertragungsheader (TH) der Statussteuerungsnachricht , die von der LUA-Anwendung gesendet wird, nicht den Nachrichtenschlüssel.

Wenn bei der eingehenden Nachricht die Überprüfung der lokalen Knoten fehlschlägt, wird eine Status-Control(...) Negative-Acknowledge-2-Nachricht wie bei Nicht-LUA-Anwendungen zurückgegeben. (Dies wird dann an die LUA-Anwendung durch einen Nicht-OK-Rückgabecode an das LUA-Verb gemeldet, das die Nachricht gesendet hat.)

Die folgenden drei Abbildungen veranschaulichen das ACKLUA-Bestätigungsprotokoll für unterschiedliche Nachrichten, die die Anwendung senden kann.

In der ersten Abbildung sendet die Anwendung ein Statussteuerelement(...) Anforderungsnachricht , die die Sendeprüfungen des lokalen Knotens übergibt.

Abbildung, die zeigt, wie eine Anwendung eine Status-Control()-Anforderungsnachricht sendet.
Die Anwendung sendet eine Status-Control() Anforderungsnachricht

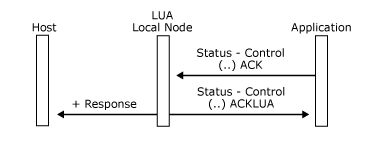

In der folgenden Abbildung sendet die Anwendung eine Statussteuerung(...) Bestätigung-Nachricht, die die Sendeprüfungen des lokalen Knotens erfolgreich passiert.

Abbildung, die zeigt, wie eine Anwendung ein Statussteuerelement sendet(...) Bestätigen Sie die Nachricht.
Die Anwendung sendet eine Statussteuerung(...) Nachricht bestätigen

In der folgenden Abbildung sendet die Anwendung eine Status-Control(...) Negativbestätigung-1 Nachricht, die die Sendeprüfungen des lokalen Knotens besteht.

Abbildung, die zeigt, wie eine Anwendung eine Status-Control() Negative-Acknowledge-1-Nachricht sendet.
Die Anwendung sendet eine Status-Control() Negative Bestätigungs-1-Nachricht.
