Half-Duplex-Flip-Flop Richtung

Die BINDUNG, die zum Herstellen der Sitzung verwendet wird, enthält Informationen zum Ausgangszustand der Klammer- und Richtungsmaschinen. Dies kann in der BIND angegeben werden, wenn eine der folgenden Bedingungen erfüllt ist:

• Klammern werden nicht verwendet.

• Der Rücksetzstatus von Klammern ist in Klammern.

  Wenn keine der Bedingungen zutrifft, ist der anfängliche Richtungszustand Kontention.

  Wenn die Richtung in der BIND angegeben wird, sollte die Anwendung den Richtungszustand annehmen, der im Halbduplex-Rücksetzungszustand angegeben ist, sobald Daten fließen können. Dieses Feld kann indirekt mithilfe eines BIND-Prüfindex abgerufen werden, der nur eine bestimmte Richtung akzeptiert, oder direkt durch Lesen des HDXRSET-Felds im Bindungsinformationssteuerungsblock (BICB) auf der Open(PLU) OK Bestätigungsmeldung oder durch Lesen der BIND für die Open(PLU)-Anforderung. Weitere Informationen zum Öffnen der PLU-Verbindung finden Sie unter Öffnen der PLU-Verbindung.

  Im Kontrollzustand kann entweder die PLU oder die Anwendung eine Sequenz initiieren. (Weitere Informationen finden Sie unter Klammern.) Der erfolgreiche Initiator der Klammer erhält die Richtung, es sei denn, die Richtung wird beim Öffnen der Klammer durch Senden von Begin Bracket (BB), Begin Chain (BC), End Chain (EC) oder Change Direction (CD) abgebrochen. Da der sekundäre Knoten als Gewinner der Konfliktlösung angenommen wird, kann die Anwendung davon ausgehen, dass der Sendestatus vom übertragenden BB übernommen wird und alle nachfolgenden Status-Control(BID)-Anforderungen vom lokalen Knoten abgelehnt werden, bevor Status-Session(BETB) empfangen wird. Wenn die Anwendung eine Status-Control(BID)-Anforderung im Wettbewerbszustand akzeptiert, muss sie in den Empfangszustand wechseln.

  Die Richtung des Halbduplex-Flip-Flops kann sich durch die folgenden Aktionen ändern:

• Senden oder Empfangen von Daten mit dem Änderungsrichtungsindikator (CD) im RH und dem entsprechenden CDI-Kennzeichen in den DATAFMI- und Status-Control-Nachrichten. Beachten Sie, dass cd nur am Ende einer Kette verwendet wird (und für Anwendungen, die Segmente empfangen, die mit ECI, EBIUI geliefert werden). Beachten Sie außerdem, dass die CD für die folgenden normalen Ablaufstatussteuerungsanforderungen gültig ist: LUSTAT, CANCEL, CHASE und QC.

• Empfangen einer negativen Antwort, wenn die Anwendung in den Empfangszustand wechseln soll (Fehlerbehebung steht aus). Weitere Informationen finden Sie unter "Wiederherstellung".

• Wenn die Anwendung Daten vom Host mit CDI ablehnt, muss sie im Empfangszustand verbleiben.

  Wenn das FM-Profil korrekt ist (3, 4 oder 7), kann die Anwendung die Richtung vom Host anfordern, indem eine Status Control(SIGNAL)-Anforderung mit CODE1 auf 0x0001 festgelegt ist. CODE2 wird auf einen benutzerdefinierten Wert festgelegt.

  Die folgenden drei Abbildungen veranschaulichen das Richtungsprotokoll für Anwendungen mit dem Halbduplex-Flipflopmodus.

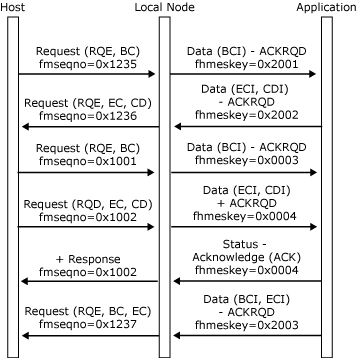

  In der ersten Abbildung gibt die Anwendung die CD aus und empfängt sie ohne Fehler.


  Die Anwendung gibt die CD aus und erhält sie ohne Fehler.

  In der folgenden Abbildung sendet der Host eine negative Antwort auf eingehende Daten. Die Anwendung wechselt in den Empfangszustand, und dann sendet der Host CD, um der Anwendung eine Richtung zu geben.


  Host sendet eine negative Antwort auf eingehende Daten

  In der folgenden Abbildung wird eine vollständige ausgehende Kette ohne Fehler empfangen, aber von der Anwendung abgelehnt. Beachten Sie, dass die Anwendung keine Richtung hat, auch wenn die Kette CD unterstützt.


  Die vollständige ausgehende Kette wurde ohne Fehler empfangen, aber von der Anwendung abgelehnt.
