Tutorial: Tilføj nodetyper til din graf

Notat

Denne funktion er i øjeblikket tilgængelig som offentlig prøveversion. Denne prøveversion leveres uden en serviceniveauaftale og anbefales ikke til produktionsarbejdsbelastninger. Visse funktioner understøttes muligvis ikke eller kan have begrænsede funktioner. For mere information, se Supplerende Brugsvilkår for Microsoft Azure Forhåndsvisninger.

I dette tutorial-trin tilføjer du nodetyper til din grafmodel. Nodetyper repræsenterer enheder i dine data, såsom kunder, produkter eller ordrer. Senere forbinder du disse nodetyper med kanttyper for at definere relationer mellem dem.

Adventure Works-nodekortlægninger

I Adventure Works-datamodellen skal du oprette en nodetype for hver enhed. Følgende tabel viser nodeafbildningerne. Brug denne information til at tilføje nodetyper til din graf:

Node type label Kortlægning tabel ID for mapping-kolonnen
Customer adventureworks_customers CustomerID_K
Employee adventureworks_employees EmployeeID_K
Order adventureworks_orders SalesOrderDetailID_K
ProductCategory adventureworks_productcategories CategoryID_K
Product adventureworks_products ProductID_K
ProductSubcategory adventureworks_productsubcategories SubcategoryID_K
VendorProduct adventureworks_vendorproduct ProductID_FK
Vendor adventureworks_vendors VendorID_K

Tilføj nodetyper til grafen

For at tilføje nodetyper til din graf, følg disse trin:

  1. I din grafmodel vælger du Tilføj node for at tilføje en ny nodetype til din graf.

  2. I dialogen Tilføj node til graf indtaster du et Label-navn og vælger den relevante mapping-tabel og ID for mapping-kolonnen.

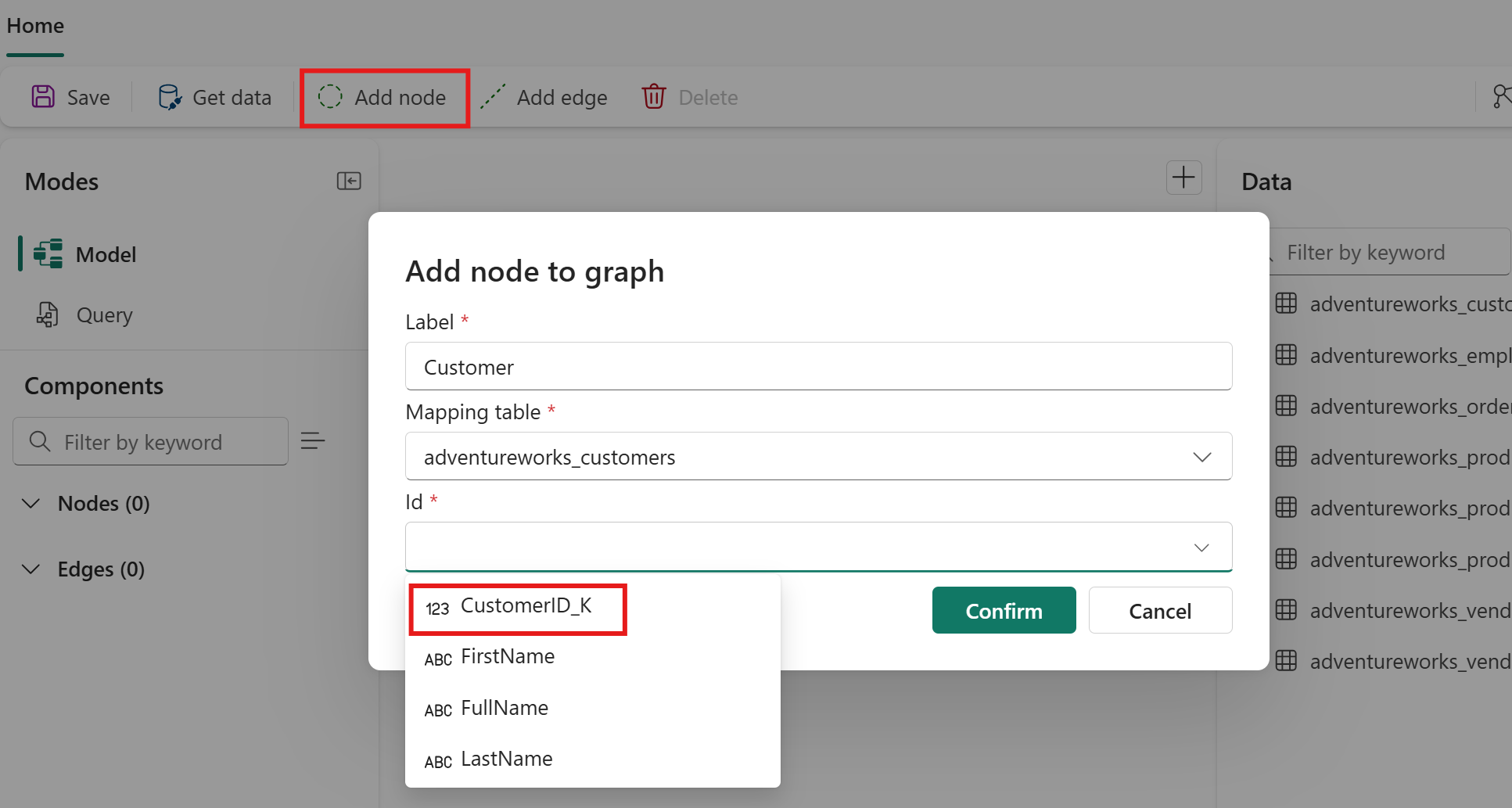

    Skærmbillede, der viser dialogen Tilføj node til grafen.

    For eksempel, for den første node, brug disse værdier:

    • Etiket: Customer
    • Kortlægningstabel: adventureworks_customers
    • ID for mapping-kolonnen: CustomerID_K

    Tips

    Du kan sætte sammensatte nøgler (ID'er bestående af flere kolonner). Når du har valgt en kortlægningstabel, vælger du et ID fra ID-dropdownmenuen , og brug derefter dropdown-menuen igen for at tilføje et nyt.

  3. Vælg Bekræft for at tilføje nodetypen til din graf.

  4. Gentag processen for alle resterende nodetyper, der er opført i Adventure Works-nodemapping-tabellen .

  5. Du ser alle otte nodetyper repræsenteret i din graf. Vælg Save for at gemme din fremgang.

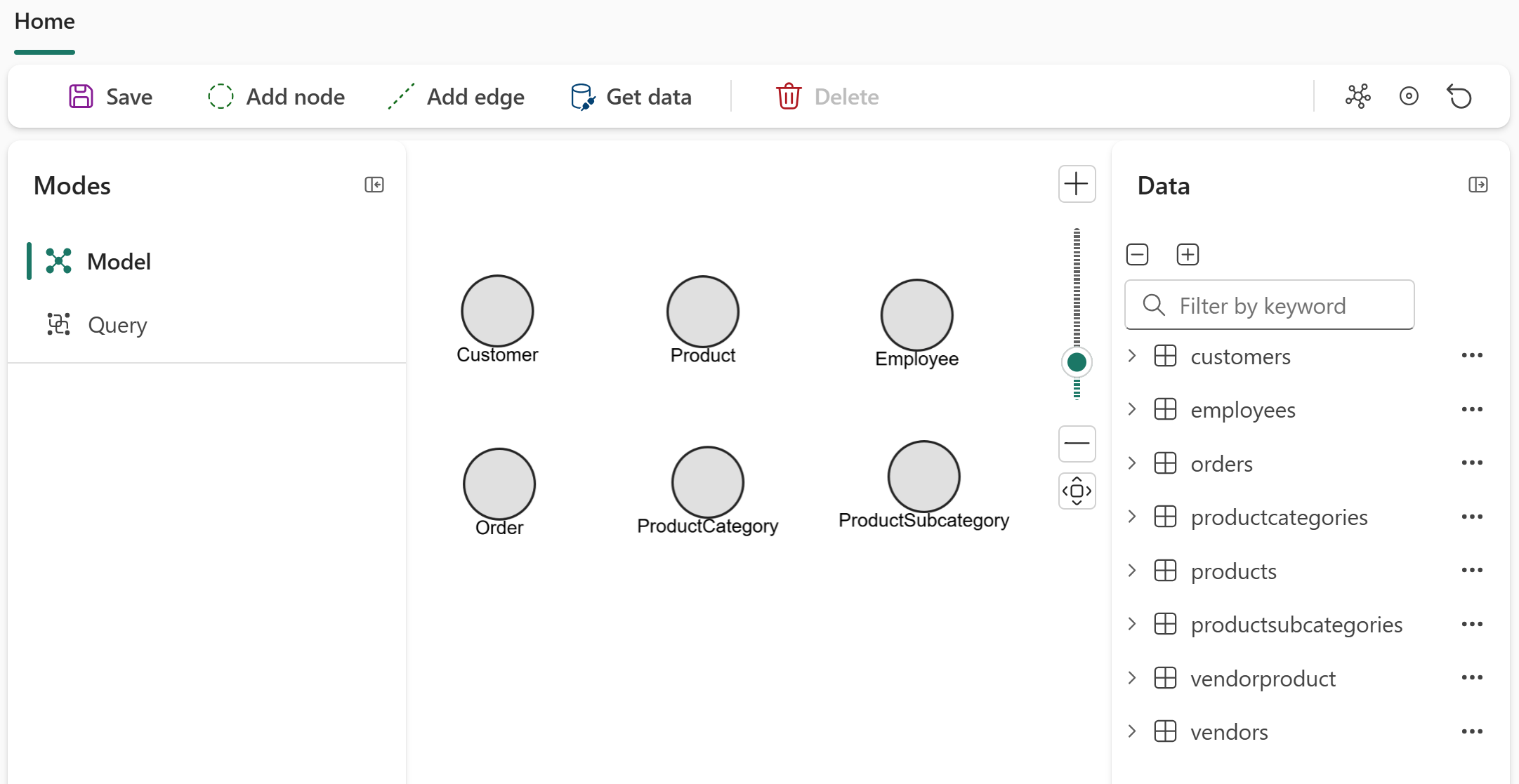

    Skærmbillede, der viser alle de noder, der er tilføjet til grafen.

Forstå nodeegenskaber

Når du tilføjer en nodetype, bliver hver kolonne i mapping-tabellen automatisk en egenskab på den nodetype. Du behøver ikke tilføje egenskaber manuelt. For at se egenskaberne for en nodetype, dobbeltklik på den i grafmodeleditoren for at åbne dialogen Rediger nodeskema .

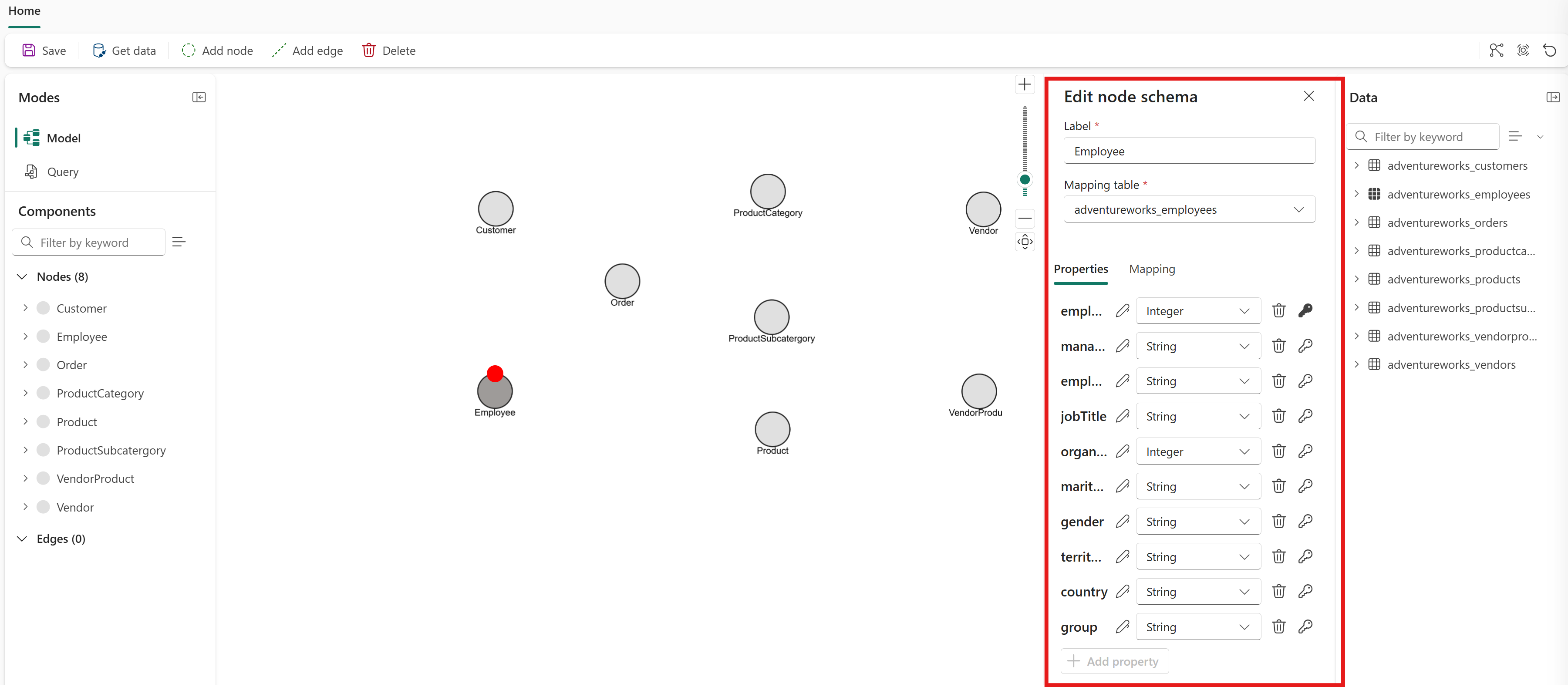

Skærmbillede, der viser dialogen Rediger nodeskema for Medarbejder-nodetypen med alle 10 egenskaber opført, hver med et slet-ikon.

Til denne vejledning skal du beholde alle egenskaber for hver nodetype. I et senere trin udtrækker du en kolonne til sin egen nodetype og fjerner redundante egenskaber. For detaljer, se Model a node and edge from the same table. For generel vejledning i valg af ejendomme til at beholde eller fjerne, se Fjern unødvendige ejendomme.

Når du har tilføjet nodetyper til din graf, tilføj kanttyper for at definere relationerne mellem dem.

Næste trin

Tilføj kanter til din graf
